BITERMO-AL
Pobierz skróconą instrukcję obsługi
BITERMO-AL regulator mikroklimatu sterujący pracą wentylatorów albo nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada jedno wyjście sterujące, z regulacją typu „załącz/wyłącz” (sekcja pierwsza).
Tryb pracy oraz inne, krytyczne parametry regulacji są ustawiane za pomocą czterech mikroprzełączników umieszczonych wewnątrz obudowy regulatora. Pozostałe parametry (nastawy) są przechowywane w pamięci regulatora, ich doboru dokonuje się za pomocą klawiatury podczas pracy urządzenia.
Pomiar temperatury odbywa się za pomocą cyfrowych czujników temperatury.
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Właściwości:

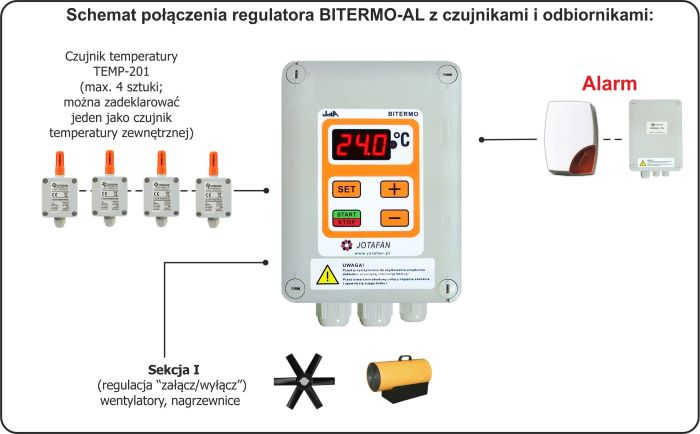

- pomiar temperatury czujnikami cyfrowymi ,mozliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,
- wbudowana sekcja „załącz/wyłącz” - z wyjściem przekaźnikowym, beznapięciowym (zestyki NO i C przekaźnika, obciążalność do 3 A),

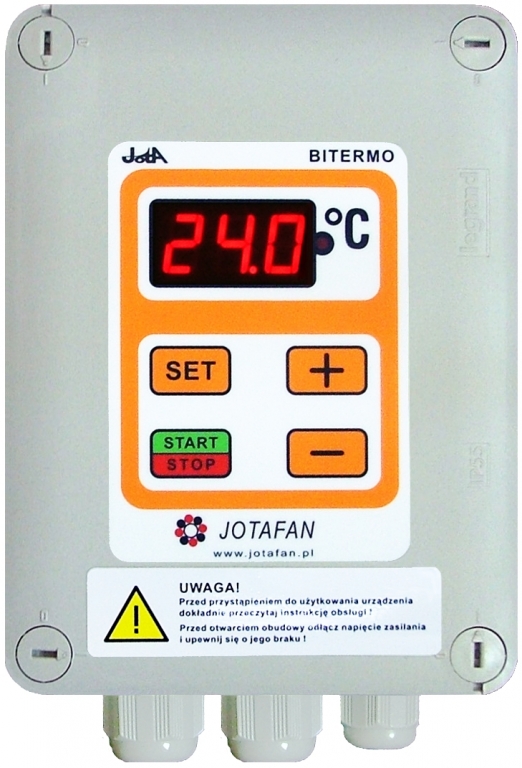

- duży, czytelny, trzycyfrowy wyświetlacz LED,
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA.
Funkcje:
- wybór trybu pracy wyjścia (wentylacja/nagrzewanie),
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,
- programowo ustawiana szerokość histerezy, niezależnie dla odchyłki dodatniej i ujemnej,
- przewietrzanie: nastawa czasu trwania cyklu,
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury.
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | II |
Typ i rodzaj regulacji sekcji pierwszej | dwupołożeniowa: załącz/wyłącz, (zestyki przekaźnika, NO, C) |
Prąd obciążenia zestyków przekaźnika sekcji pierwszej | Imax: 3 A (przy 230 V, 50 Hz), Imin: 10 mA |
Bezpiecznik w obwodzie wyjściowym sekcji pierwszej | wkładka topikowa aparatowa, ceramiczna 3,15 A, 250 V (IŁ≥1500 A) |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Zakres nastawy temperatury zadanej | –5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Zakres pomiaru temperatury | –40 ÷ +70 °C, z rozdzielczością 0,1 °C |
Zakres temperatury pracy czujnika TEMP-201 | –25 ÷ +70 °C |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub.) | 195 x 130 x 81 mm |
Masa urządzenia (bez czujnika temperatury) | 0,53 kg |
Typ współpracującego czujnika temperatury | TEMP-201 |
