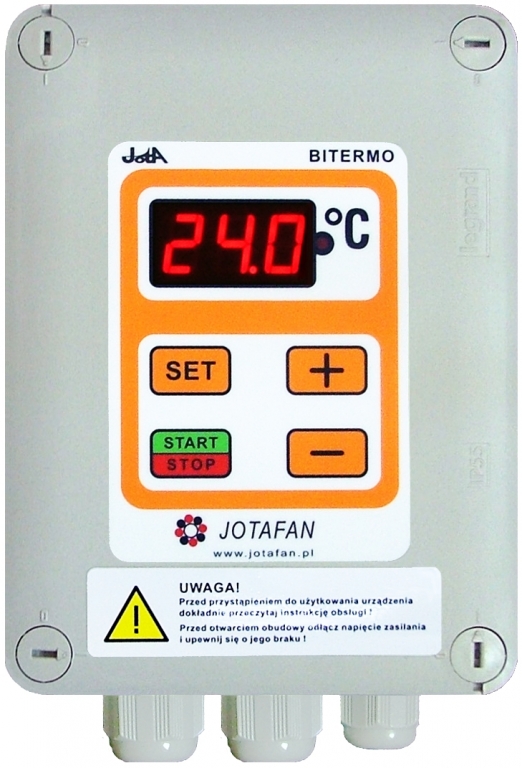

BITERMO-Pt100
BITERMO-Pt100 regulator mikroklimatu sterujący pracą wentylatorów albo nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada jedno wyjście sterujące, z regulacją typu „załącz/wyłącz” (sekcja pierwsza).
Tryb pracy oraz inne, krytyczne parametry regulacji są ustawiane za pomocą dwóch mikroprzełączników umieszczonych wewnątrz obudowy regulatora. Pozostałe parametry (nastawy) są przechowywane w pamięci regulatora, ich doboru dokonuje się za pomocą klawiatury podczas pracy urządzenia.
Regulator jest przystosowany do współpracy z rezystancyjnym czujnikiem Pt100 trójzaciskowym albo dwuzaciskowym (połączenie kablem trójprzewodowym w celu minimalizacji wpływu rezystancji przewodów na wskazania temperatury albo dwuprzewodowym). Regulator jest oferowany bez czujnika Pt100, który należy zamówić oddzielnie.
Właściwości:
- pomiar temperatury czujnikiem rezystancyjnym Pt100,
- wbudowana sekcja „załącz/wyłącz” - z wyjściem przekaźnikowym, beznapięciowym (zestyki NO i C przekaźnika, obciążalność do 3 A),
- duży, czytelny, trzycyfrowy wyświetlacz LED.
Funkcje:
- wybór trybu pracy wyjścia (wentylacja/nagrzewanie),
- zmiana punktu pracy sekcji jednym parametrem: temperaturą zadaną,
- programowo ustawiana szerokość histerezy, niezależnie dla odchyłki dodatniej i ujemnej,
- przewietrzanie: nastawa czasu trwania cyklu.
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | II |
Typ i rodzaj regulacji sekcji pierwszej | dwupołożeniowa: załącz/wyłącz, (zestyki przekaźnika, NO, C) |
Prąd obciążenia zestyków przekaźnika sekcji pierwszej | Imax: 3 A (przy 230 V, 50 Hz), Imin: 10 mA |
Bezpiecznik w obwodzie wyjściowym sekcji pierwszej | wkładka topikowa aparatowa, ceramiczna 3,15 A, 250 V (IŁ≥1500 A) |
Zakres pomiaru temperatury | -200 ÷ 850 °C |
Zakres nastaw temperatury | -50 ÷ 800 °C |
Rozdzielczość nastawy i pomiaru temperatury | 0.1 °C dla wartości od –9.9 °C do 99.0 °C, 1 °C dla pozostałych wartości |
Dokładność pomiaru temperatury | ±0.5 °C (w zakresie temperatury pracy) |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP 55 |
Wymiary obudowy (wys. x szer. x grub.) | 195 x 130 x 81 mm |
Masa urządzenia (bez czujnika temperatury) | 0,53 kg |
Rodzaj współpracującego czujnika temperatury | czujnik rezystancyjny typu Pt 100 |
