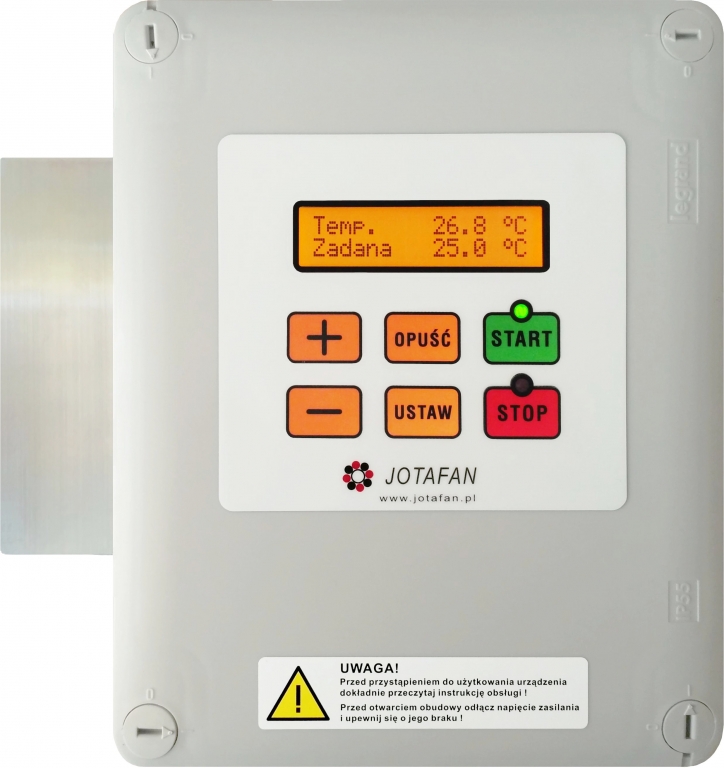

COMBO-M
COMBO-M regulator mikroklimatu sterujący pracą wentylatorów oraz nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada dwa wyjścia sterujące: jedno elektroniczne, z płynną regulacją mocy (sekcja pierwsza), drugie – napięciowe typu „załącz/wyłącz” (sekcja druga). W celu rozbudowy systemu oraz funkcjonalności regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485.
Umożliwia to dołączenie dodatkowo:
- do 4 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010),
- do 4 sterowników serwomotorów wlotów (INLET-010),
- rozszerzenie ilości sekcji załącz/wyłącz – maksymalnie do 16 niezależnie programowanych sekcji w trybie wentylacji (Moduł 4ZW),
- czujnika temperatury i wilgotności RHT-01-GN,
- modułu 010-2S do wytwarzania napięć analogowych 0..10 V do płynnego sterowania urządzeń wykonawczych (falowniki, serwomotory wlotów, itp.).
Sekcja druga typu „załącz/wyłącz” posiada możliwość wyboru następujących trybów pracy:
- wentylacja,
- klimatyzacja (zraszanie),
- nagrzewnica,
- nawilżacz powietrza.
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Właściwości:
- pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,
- pomiar temperatury i wilgotności względnej powietrza za pośrednictwem czujnika RHT-01-GN,
- dwie wbudowane sekcje sterowania:
- sekcja pierwsza, „płynna” – umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych o natężeniu prądu nie przekraczającym 6 A,
- sekcja druga, „załącz/wyłącz” - z wyjściem napięciowym - łącznik elektroniczny (obciążalność do 0,5A),
- moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej, sterowniki serwomotorów wlotów, itd.),
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,
- czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.
Funkcje:
- sterowanie wentylacją i ogrzewaniem (opcjonalnie zraszaniem i nawilżaniem),
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,
- określanie minimum i maksimum sterowania sekcji płynnej,
- „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,
- przewietrzanie: nastawy cyklu i poziomu przewietrzania,
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury, braku komunikacji z modułami zewnętrznymi,
- zróżnicowanie charakterystyki pracy wlotów względem poziomu sterowania w celu wywołania podciśnienia,
- możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Typ regulacji sekcji pierwszej | fazowa |
Największy ciągły prąd obciążenia sekcji pierwszej | 6 A |
Minimalny prąd obciążenia sekcji pierwszej | 150 mA (ok. 35 W) |
Typ wyjścia sterującego sekcji drugiej | dwupołożeniowa: załącz/wyłącz |
Rodzaj wyjścia sterującego sekcji drugiej | łącznik elektroniczny podający napięcie ~230 V, 50 Hz |
Prąd obciążenia łącznika elektronicznego sekcji drugiej | Imax: 0,5A (230 V, 50 Hz), Imin: 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania | BRAK – wymagany zewnętrzny wyłącznik nadprądowy typu „S” B-6 (charakterystyka typu B, In=6 A) |
Bezpiecznik w obwodzie wyjściowym sekcji drugiej | wkładka topikowa aparatowa, ceramiczna 0,5 A, 250 V (IŁ≥1500 A) |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Typ wyjścia komunikacji szeregowej | RS-485 |
Zakres nastaw i pomiaru temperatury | –5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub., z uwzględnieniem przepustów i radiatora) | 200 x 202 x 93 mm |
Masa urządzenia (bez czujnika temperatury) | 1,2 kg |
Typ współpracującego czujnika temperatury | TEMP-201 |
