HIGRO-TERM

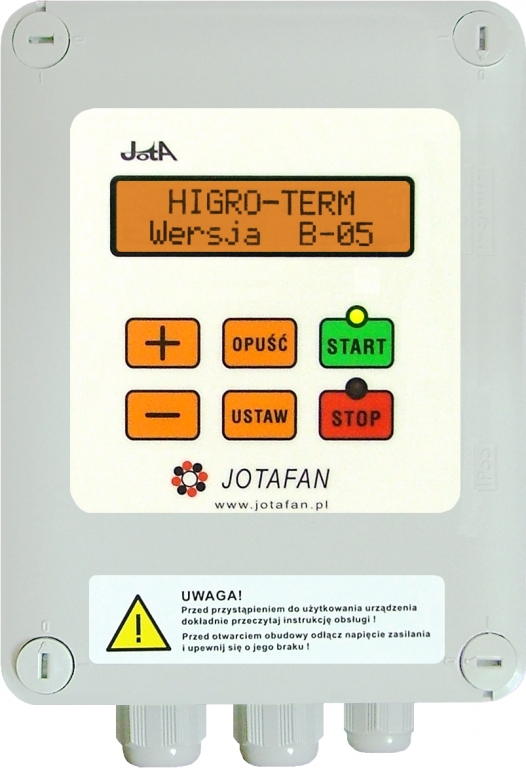

Regulator HIGRO-TERM jest urządzeniem elektronicznym służącym do utrzymywania temperatury w pomieszczeniu na stałym, zadanym poziomie poprzez załączanie i wyłączanie urządzenia schładzającego: np. zamgławiacza z jednoczesną kontrolą maksymalnej wilgotności oraz (opcjonalnie) do załączania zamgławiacza jeśli wilgotność jest zbyt niska.
Regulator może również znaleźć zastosowanie jako miernik temperatury i wilgotności oraz urządzenie alarmowe (temperatura lub wilgotność za niska/za wysoka). Pomiar temperatury i wilgotności względnej powietrza dokonywany jest za pomocą czujnika wilgotności i temperatury JOTAFAN RHT-01-GN.

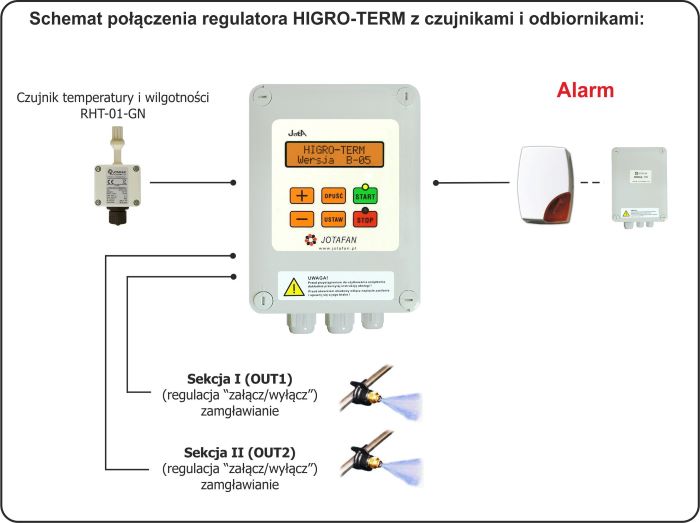

Regulator posiada dwa wyjścia sterujące typu „załącz-wyłącz”. Wyjście oznaczone jako „OUT 1” jest sterowane dokładnie tak samo jak wyjście oznaczone jako „OUT 2” lub jest zawsze wyłączone.
HIGRO-TERM posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury oraz wilgotności (próg dolny i górny), zaniku zasilania, uszkodzenia toru pomiaru temperatury i wilgotności.
Właściwości:
- pomiar temperatury i wilgotności czujnikiem cyfrowymi RHT-01-GN (IP55), czujnik w komplecie,
- wbudowane dwie sekcje „załącz/wyłącz” - z wyjściem przekaźnikowym, beznapięciowym (zestyki NO i C przekaźnika, obciążalność do 3 A), wyjście OUT1 może powielać działanie OUT2 lub zostać wyłączone.
- duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.,
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA.
Funkcje:
- wybór pracy wyjścia sterującego: ciągła albo cykliczna (określenie czasu załączenia i wyłączenia wyjścia),
- zmiana punktu pracy sekcji oraz alarmów dwoma parametrami: temperaturą i wilgotnością zadaną,
- programowo ustawiana szerokość histerezy, dla odchyłki ujemnej temperatury oraz wilgotności,
- funkcja alarmu, m.in. od przekroczenia progów temperatury oraz wilgotności (próg dolny i górny), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury i wilgotności.
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | II |
Typ i rodzaj wyjść sterujących | Dwupołożeniowa: załącz/wyłącz, (zestyki przekaźnika, NO, C) |
Prąd obciążenia zestyków przekaźnika | Imax: 3 A (przy 230 V, 50 Hz), Imin: 10 mA |
Bezpiecznik w obwodzie przekaźnika | wkładka topikowa aparatowa, ceramiczna 3,15 A, 250 V (IŁ≥1500 A) |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Zakres nastaw i pomiaru temperatury | 5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Rozdzielczość nastawy wilgotności względnej | 1 % |
Temperatura otoczenia regulatora podczas pracy | 5 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Dokładność pomiaru temperatury | ± 0.5 °C (w zakresie temperatury pracy) |
Dokładność pomiaru wilgotności względnej | ± 2 % (w zakresie nominalnej wilgotności względnej otoczenia) |
Stopień szczelności obudowy regulatora | IP55 |
Wymiary obudowy (wys. x szer. x grub., z uwzględnieniem przepustów) | 195 x 130 x 81 mm |
Masa urządzenia (bez czujnika RHT-01-GN) | 0,67 kg |
Typ współpracującego czujnika temperatury i wilgotności | RHT-01-GN |
