Konwerter RS-232 - RS-485

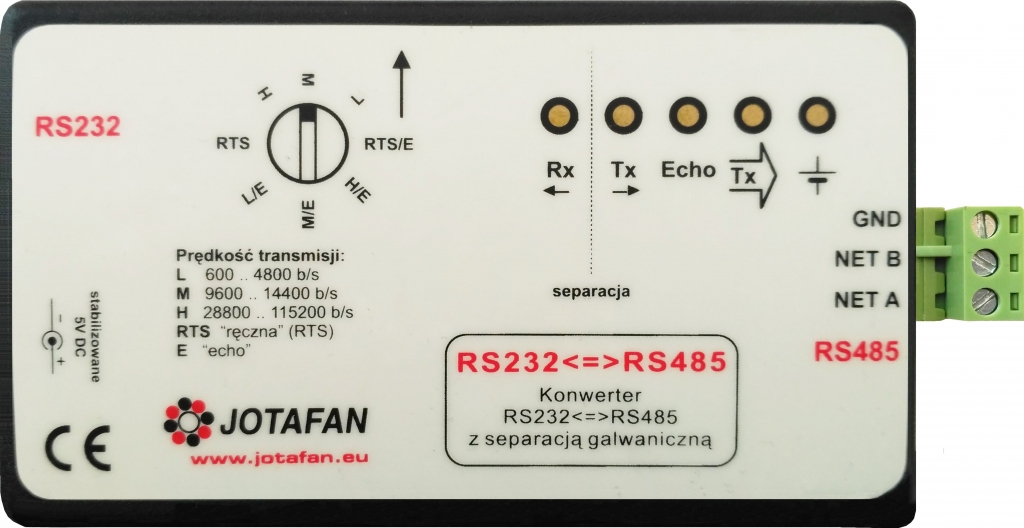

Konwerter RS232<=>RS485
Urządzenie umożliwia konwersję pomiędzy standardem RS232C i RS485. Kierunek transmisji wybierany jest linią RTS w RS232 lub automatycznie – autodetekcja nadawania na linii TX po stronie RS232. Maksymalna szybkość transmisji wynosi 115200 bodów. W celu umożliwienia prawidłowej pracy układu autodetekcji kierunku oraz optymalizacji czasu zajętości linii przez nadajnik konwertera wymagane jest określenie zakresu stosowanych szybkości za pomocą przełącznika obrotowego. Urządzenie jest wyposażone w separację galwaniczną pomiędzy interfejsami RS232 i RS485 na poziomie 1 kVDC. Urządzenie posiada dwie opcje pracy: z „echem” (na linii RX zwracany jest stan linii A i B RS485 bez względu na kierunek transmisji) lub bez „echa”.
Właściwości:
- szybkość transmisji od 300 do 115 200 bodów,
- wybór kierunku transmisji automatycznie lub linią RTS w RS232,
- separacja galwaniczna pomiędzy interfejsami RS232 i RS485 na poziomie 1 kVDC (0,7 kVAC),
- zasilanie 5 VDC stabilizowane (w wyposażeniu zewnętrzny zasilacz 230VAC/5VDC),
- pobór prądu w stanie odbioru ok. 60 mA, w stanie nadawania – zależny od obciążenia linii RS485,
- sygnalizacja pracy diodami świecącymi,
- zabezpieczenia przeciwprzepięciowe i przeciwzakłóceniowe,
- dwie opcje pracy: z „echem” lub bez „echa”,
- od strony RS232 kabel o długości około 1,5 metra zakończony wtyczką DSUB-9,
- od strony RS485 listwa zaciskowa rozłączna, raster 5 mm.
Maksymalna szybkość transmisji | 115 200 bodów |
Wybór kierunku transmisji | automatycznie lub linią RTS w RS232 |
Separacja galwaniczna pomiędzy interfejsami RS232 a RS485 | 1KV(DC), 700V(AC) |
Zasilanie | 5 VDC stabilizowane (w wyposażeniu zewnętrzny zasilacz 230VAC/5VDC) |
Sygnalizacja (diody LED) | linie Tx, Rx, echo, zasilanie |
Wymiary obudowy (dł. x szer. x wys., bez gniazda) | 117 × 67 × 44 mm |
Masa urządzenia | 0,2 kg |
