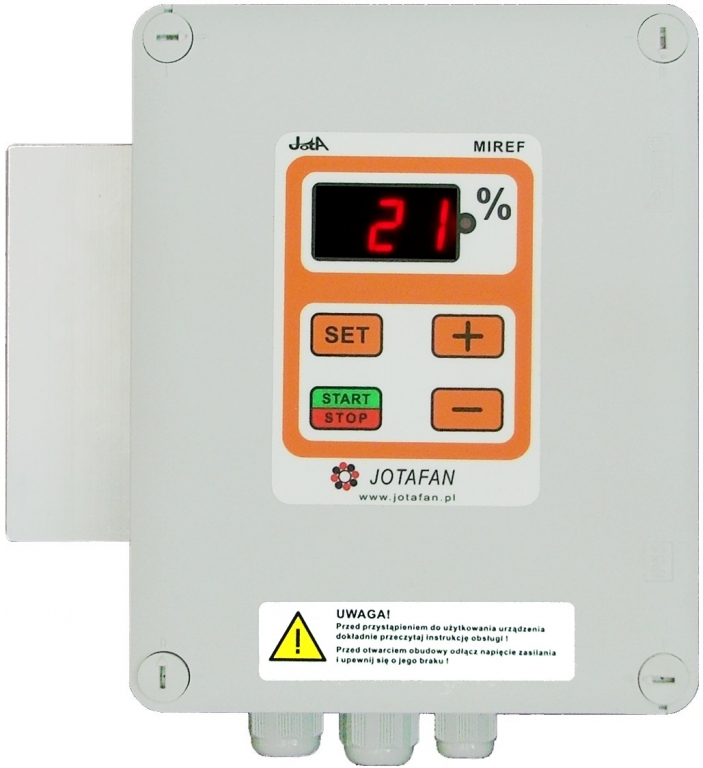

MIREF-6
MIREF-6 regulator ręczny sterujący pracą wentylatorów, nagrzewnic albo oświetlenia żarowego w zależności od nastawionej wartości sterowania za pomocą klawiatury. Posiada jedno elektroniczne wyjście sterujące, z płynną regulacją mocy (sekcja pierwsza) odbiornika od całkowitego wyłączenia (poziom 0) do pełnego załączenia (poziom 100) z rozdzielczością co jeden. W celu rozbudowy systemu regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485.
Umożliwia to dołączenie dodatkowo:
- do 4 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010),
Regulator umożliwia także dwupunktową kalibrację przedziału regulacji poprzez zaprogramowanie wartości dla poziomów 1 i 99. Użytkownik może zdefiniować dwa sposoby zachowania regulatora po załączeniu napięcia zasilania: rozpoczęcie pracy z zerowym poziomem regulacji lub z zapamiętanym bezpośrednio przed wyłączeniem.
Właściwości:
- wbudowane jedno „płynne” wyście sterujące, które umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 6 A,
- moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej, sterowniki serwomotorów wlotów, itd.),
- wyświetlacz LED wskazujący aktualny poziom sterowania w skali 1 ÷ 100;
programowa kalibracja zakresu sterowania.
Funkcje:
- „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów.
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Typ regulacji sekcji pierwszej | fazowa |
Największy ciągły prąd obciążenia sekcji pierwszej | 6 A |
Minimalny prąd obciążenia sekcji pierwszej | 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania | BRAK – wymagany zewnętrzny wyłącznik nadprądowy typu „S” B-6 (charakterystyka typu B, In=6 A) |
Typ wyjścia komunikacji szeregowej | RS-485 |
Zakres poziomu regulacji | 0..100 (zaprogramowany zakres umowny) |
Rozdzielczość nastawy (krok zmiany) | 1 |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (dł. x szer. x wys. z uwzgl. przepustów i radiatora) | 220 x 202 x 93 mm |
Masa urządzenia | 0,95 kg |
