Moduł 010-010
Moduł 010-010 jest to układ elektroniczny, za pomocą którego dopasować można standardowy, wolnozmienny sygnał napięciowy 0..10 V do odbiorników z aktywnym wyjściem sterującym.
Moduł zasilany jest napięciem stałym od 12 V do 24 V. Jest on również fabrycznie skalibrowany tak, aby sygnał sterujący był przetwarzany 1:1. Dodatkowo, w celu eliminacji zakłóceń mogących nałożyć się na sygnał wejściowy w module zastosowano wejściowy, pasywny filtr dolnoprzepustowy.

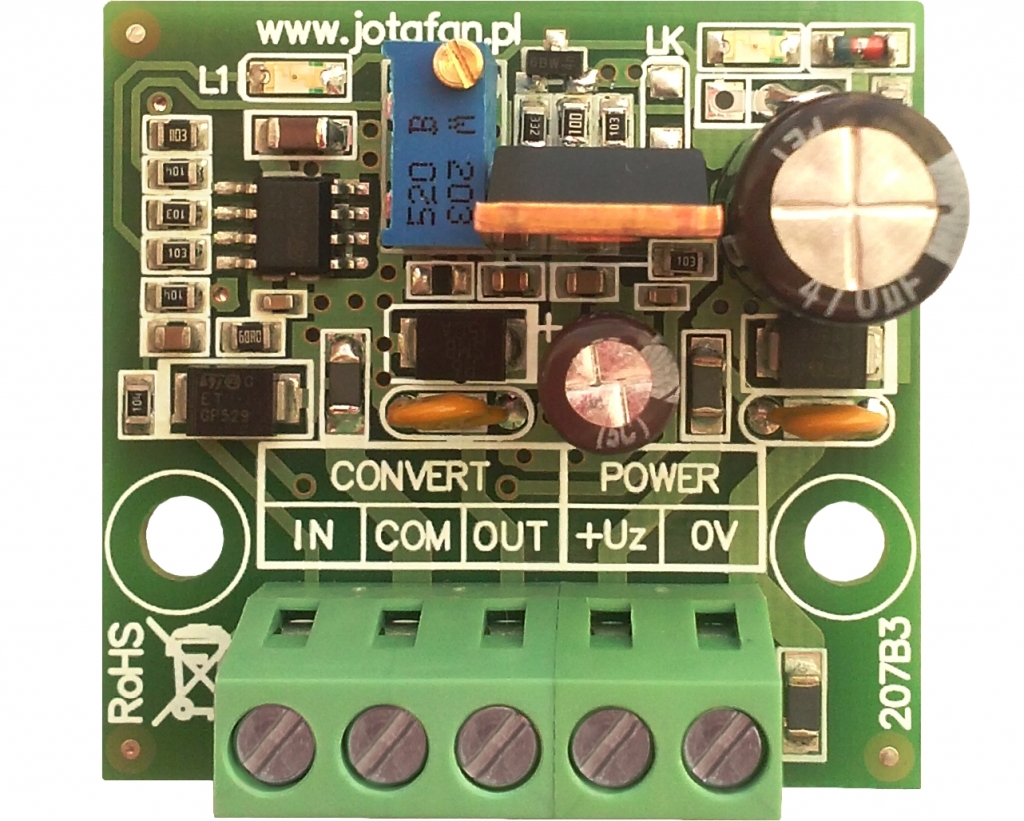

Stan pracy modułu sygnalizują dwie diody LED znajdujące się na drukowanej płytce. Moduł posiada zabezpieczenia przeciwprzepięciowe, przeciążeniowe, przeciwzwarciowe oraz przeciwzakłóceniowe. Moduł jest dostarczany w postaci zmontowanej płytki z zaciskami śrubowymi, bez obudowy. Posiada dwa otwory montażowe do zamocowania płytki w obudowie.
Dane techniczne:Napięcie zasilania | 12..24 V DC |
Rezystancja wejściowa (pomiędzy zaciskami IN i COM) | ok. 200 kΩ |
Stała czasowa filtru wejściowego | ok. 0,5 s |
Napięcie wyjściowe (zacisk IN, biegunowość dodatnia względem zacisku COM) | 0 ÷ 10 V |
Maksymalne natężenie prądu wpływającego do zacisku OUT (przy napięciu 10V) | 70 mA |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wymiary płytki (dł. x szer. x wys.) | 41,5 x 40,5 x 20 mm |
Średnica otworów montażowych | 4 mm |
Rozstaw otworów montażowych | 33,5 mm |
Masa modułu | 15 g |
