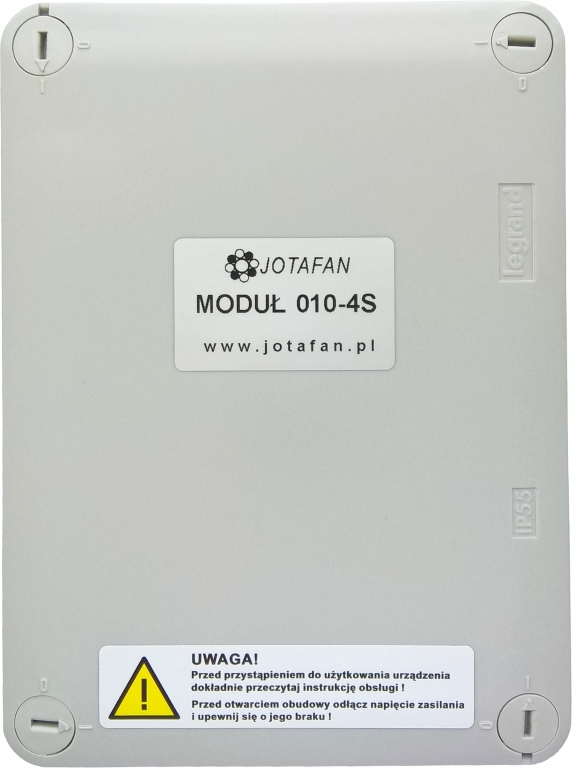

Moduł 010-4S
Moduł 010-4S stosowany jest do regulatora VIRGO z magistralą RS 485 jako moduł rozszerzenia o cztery niezależne wyjścia analogowe 0..10 V . Dzięki temu istnieje możliwość dołączenia do sterownika urządzeń i modułów peryferyjnych (takich jak regulatory płynne obrotów, moduły serwomotorów okien uchylnych, kalenic, falowniki) sterowanych napięciem analogowym.
W zależności od ustawienia mikroprzełączników moduł generuje sygnał analogowy proporcjonalny do sterowania Modułów 6A lub modułów Inlet-010 (w trybie INL albo INA - dla VIRGO-INL). W sterowniku VIRGO można przypisać poszczególne kanały modułu do wybranej sekcji regulatora (S1, S5..S16). Otrzymane z regulatora wartości sterowania są zapamiętywane w nieulotnej pamięci modułu i w przypadku braku komunikacji z regulatorem są powielane na wyjściach.
Istnieje możliwość ustawienia pracy inwersyjnej (0 % = 10 V, 100 % = 0 V) dla każdego z wyjść analogowych.
Moduł 010-4S jest zasilany bezpośrednio z magistrali komunikacyjnej i nie wymaga dodatkowego zasilania.
Dane techniczne:Napięcie zasilania | 12..14 V DC |
Typ sieci komunikacyjnej | RS-485 (protokół JOTAFAN) |
Liczba niezależnych kanałów | 4 |
Napięcie wyjściowe każdego z kanałów | 0 ÷ 10 V |
Maks. prąd obciążenia każdego z kanałów | 10 mA |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub.) | 175 x 130 x 81 mm |
Masa urządzenia | 0,33 kg |
