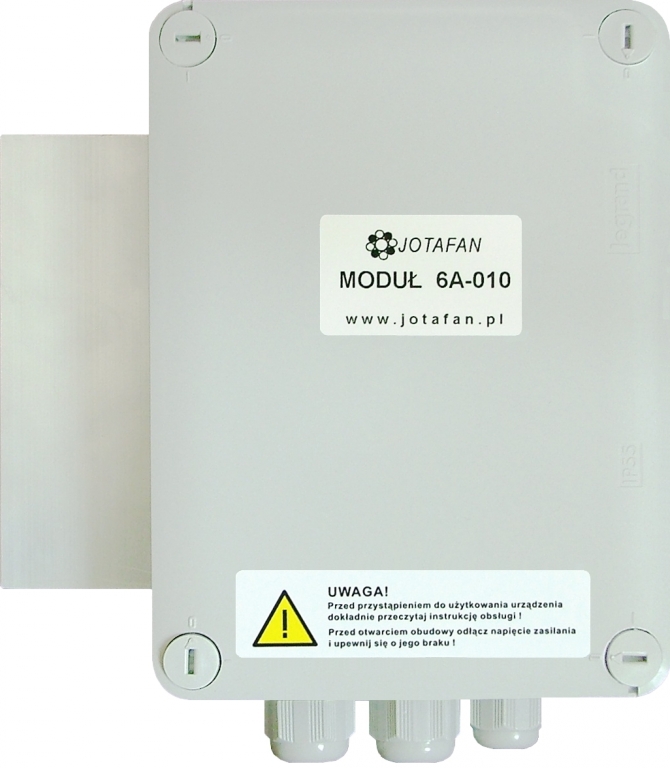

Moduł 6A-010

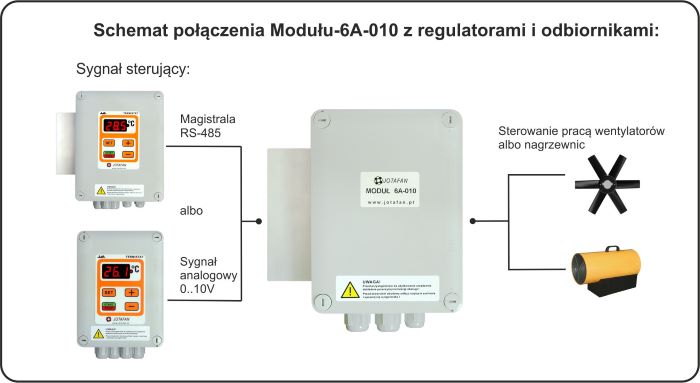

Moduł 6A-010 jest to urządzenie rozszerzenia sekcji płynnej z bezpośrednim zasilaniem odbiorników zasilanych z sieci 230 V, 50Hz (np. wentylatorów) o poborze prądu do 6 A w zakresie od 0 do 100 % mocy. Moduł ten może być sterowany za pomocą zewnętrznego napięcia analogowego 0..10 V lub interfejsu szeregowego RS-485 (wybór mikroprzełącznikiem wewnątrz obudowy).
Dzięki zastosowanej separacji galwanicznej pomiędzy obwodami energoelektronicznymi i wejściowymi modułu, możliwa jest współpraca kilku modułów zasilanych z różnych faz napięcia. Zapewnia to równomierne obciążenie sieci zasilającej, oraz częściowe funkcjonowanie wentylacji w przypadku zaniku zasilania jednej z faz.
Urządzenie wyposażono w filtr przeciwzakłóceniowy i ochronniki przeciwprzepięciowe, które są montowane bezpośrednio na płycie drukowanej urządzenia. Moduł można wyposażyć w przekaźnik alarmowy (opcja), uruchamiany w przypadku niewłaściwej pracy urządzenia, zaniku napięcia zasilania i innych sytuacji awaryjnych.
Moduł umożliwia ustawienie progów czułości (napięcie, poniżej którego sterowanie zostaje wyłączone oraz napięcie powyżej którego sterowanie zostaje załączone na pełną moc), a także kalibrację charakterystyki regulacyjnej poprzez określenie poziomu mocy wyjściowej dla 1% oraz 99% sterowania. Konfiguracji dokonuje się za pomocą wbudowanych mikroprzełączników.
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Największy ciągły prąd obciążenia | 6 A |
Minimalny prąd obciążenia | 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania | BRAK – wymagany zewnętrzny wyłącznik nadprądowy typu „S” B-6 (charakterystyka typu B, In=6 A) |
Typ regulacji | napięciowa, fazowa (łącznik elektroniczny) |
Wejście sterujące | magistrala RS485, analogowe 0..10 V |
Temperatura pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 80 % (bez kondensacji pary) |
Klasa szczelności | IP55 |
Wymiary obudowy (wys. x szer. x grub., z uwzgl. radiatora i przepustów) | 195 × 175 × 81 mm |
Masa urządzenia | 0,95 kg |
