Moduł IN6-010
Moduł IN6-010 jest to urządzenie przeznaczone do generowania sygnału 0..10V na podstawie stanu wejść, zasilanych z napięcia dla sekcji wentylacyjnych „załącz/wyłącz” sterownika mikroklimatu. Moduł posiada 6 separowanych galwanicznie wejść (230V, 50Hz) do bezpośredniego podłączenia napięcia zasilania poszczególnych sekcji z regulatora nadrzędnego oraz jedno wyjście 0..10V do sterowania serwomotorami wlotów.
Napięcie na wyjściu 0..10 V jest wystawiane zgodnie z ustawioną wartością dla zdefiniowanej kombinacji (sekwencji załączonych wejść). W przypadku braku zdefiniowanej kombinacji lub jej zerowej wartości to napięcie jest generowane jako suma nastawionych wartości procentowych dla każdej z sekcji.

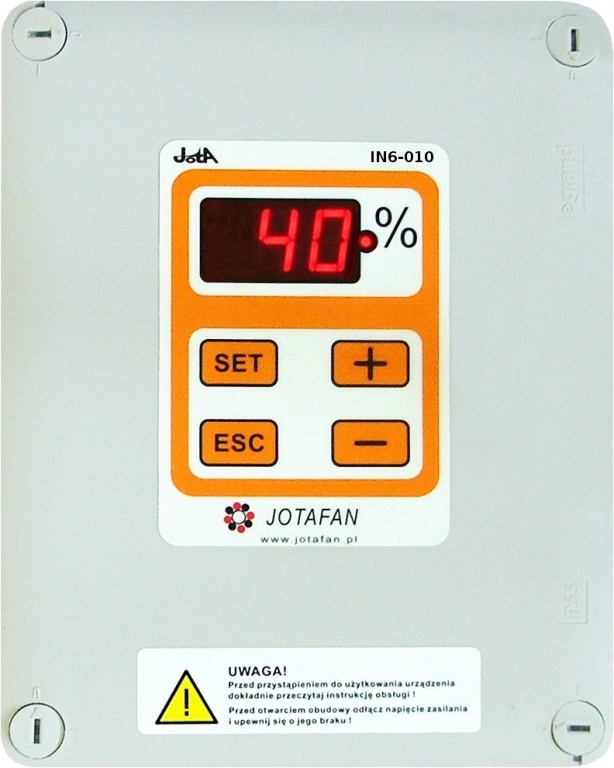

Urządzenie jest zabudowane w puszce hermetycznej IP-55, wyposażone w wyświetlacz LED oraz czteroprzyciskową klawiaturę.
Dane techniczne:Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | II |
Bezpiecznik w obwodzie zasilania | BRAK – wymagany zewnętrzny wyłącznik nadprądowy typu „S” C-1 (charakterystyka typu C, In=1 A) |
Liczba sekcji wejściowych (230 V, 50 Hz, separowane galwaniczne) | 6 |
Największy dopuszczalny prąd obciążenia wyjścia 0-10V | 50 mA |
Temperatura pracy | 5 ÷ 40°C |
Wilgotność względna otoczenia | 10 ÷ 80% (bez kondensacji pary) |
Klasa szczelności | IP 55 |
Wymiary obudowy (wys. x szer. x grub.) | 200 × 160 × 93mm |
Masa urządzenia | 0,6 kg |
