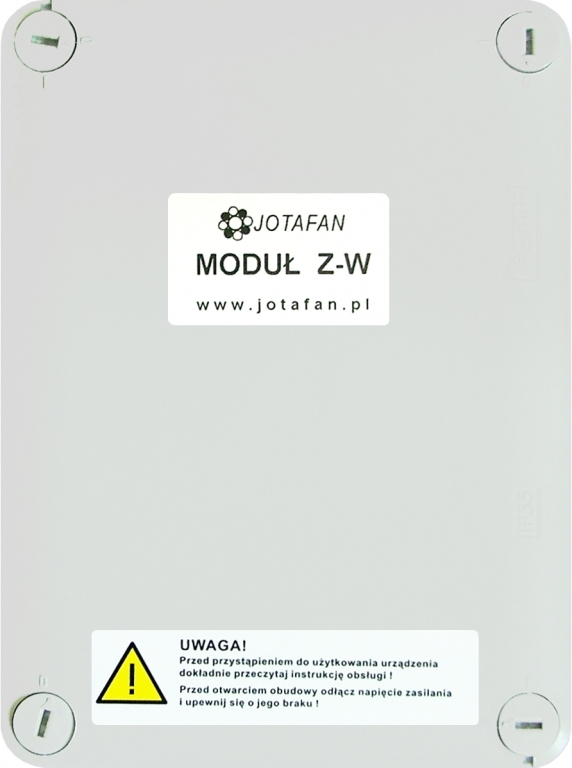

Moduł Z-W
Moduł Z-W jest elementem systemu JOTAFAN umożliwiającym zwiększenie ilości sekcji regulatorów mikroklimatu (przesyłanego przez regulatory TERMISTAT i COMBO wyposażonych w magistralę RS-485). Moduł posiada jedną sekcję wyjściową (wyjście napięciowe, łącznik elektroniczny), którego rodzaj pracy (wentylacja/ogrzewanie) i punkt załączenia/wyłączenia jest konfigurowany w regulatorze nadrzędnym.

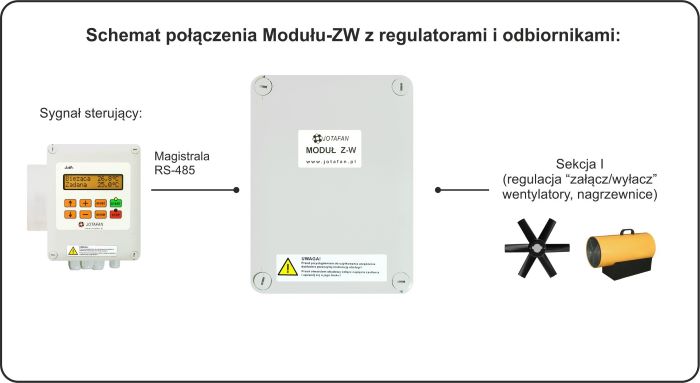

Komunikacja pomiędzy regulatorami i modułem odbywa się za pośrednictwem interfejsu RS-485, dzięki czemu transmisja jest odporna na zewnętrzne zakłócenia. W obydwu urządzeniach wykrywany jest brak komunikacji i podejmowane są w związku z tym następujące działania:
1. Regulatory:
- zgłoszenie alarmu (analogicznie jak podczas braku komunikacji z innymi modułami rozszerzeń),
2. Moduł Z-W:
w zależności od ustawienia mikroprzełączników:
- wyłączenie sekcji,
- kontynuowanie ostatniego sterowania,
- załączenie sekcji.
W przypadku braku zasilania Modułu Z-W pozostanie również zgłoszony alarm przez regulator nadrzędny.
Napięcie zasilania sekcji wyjściowej | 230 V, 50 Hz |
Napięcie zasilania części sterującej | 12..14 V DC |
Klasa ochrony przeciwporażeniowej | I |
Liczba sekcji | 1 |
Typ sekcji | załącz/wyłącz (półprzewodnikowy łącznik elektroniczny) |
Maksymalny prąd sekcji | Imax: 0,5 A (230 V, 50 Hz), Imin: 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania | wkładka topikowa aparatowa, ceramiczna 0,5 A, 250 V (IŁ≥1500 A) |
Typ magistrali komunikacyjnej | RS-485 |
Temperatura otoczenia regulatora podczas pracy | 0÷ 50 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub.) | 175 × 130 × 81 mm |
Masa urządzenia | 0,33 kg |
