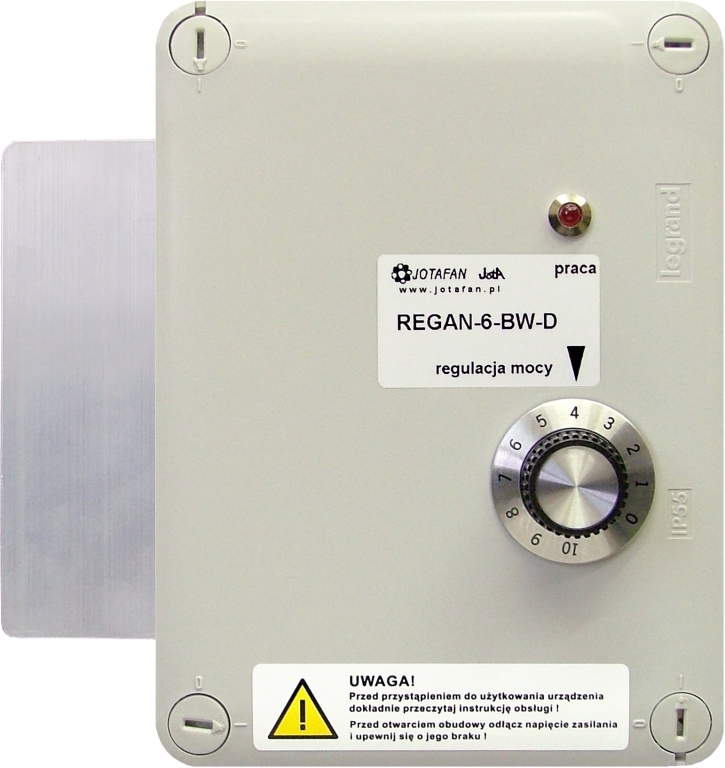

REGAN-6-BW-D
REGAN−6−BW−D regulator ręczny sterujący pracą wentylatorów, nagrzewnic albo oświetlenia żarowego w zależności od nastawionej wartości sterowania za pomocą pokrętła z podziałką na pokrywie z przodu obudowy. Posiada jedno elektroniczne wyjście sterujące, z płynną regulacją mocy odbiornika w zakresie od 0 do 100 %.
W celu rozbudowy systemu regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485. Umożliwia to dołączenie dodatkowo do 32 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010).
REGAN−6−BW−D ma możliwość ustawienia jednej z ośmiu wartości minimalnych sterowania za pomocą mikroprzełączników znajdujących wewnątrz obudowy a także posiada lampkę kontrolną sygnalizującą stan pracy regulatora.
Urządzenie wyposażono w filtr przeciwzakłóceniowy i ochronniki przeciwprzepięciowe, które są montowane bezpośrednio na płycie drukowanej urządzenia. Regulator można wyposażyć w przekaźnik alarmowy (opcja), uruchamiany w przypadku niewłaściwej pracy urządzenia, zaniku napięcia zasilania i innych sytuacji awaryjnych.
Właściwości:
- wbudowane jedno „płynne” wyście sterujące, które umożliwia płynną regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 6 A,
- moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej Moduł-6A i Moduł-6A-010),
- możliwość ustawienia jednej z ośmiu wartości minimalnych sterowania,
- regulacja mocy za pomocą pokrętła z podziałką na płycie czołowej,
- funkcja całkowitego wyłączania sterowania (wyłącznik elektroniczny).
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Typ regulacji | fazowa |
Największy ciągły prąd obciążenia | 6 A |
Minimalny prąd obciążenia | 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania | BRAK – wymagany zewnętrzny wyłącznik nadprądowy typu „S” B-6 (charakterystyka typu B, In=6 A) |
Typ wyjścia komunikacji szeregowej | RS-485 |
Temperatura pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 80 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP40 |
Wymiary obudowy (wys. x szer. x grub., z uwzgl. radiatora, przepustów i pokrętła na czołówce) | 195 × 175 × 105 mm |
Masa urządzenia | 1 kg |
