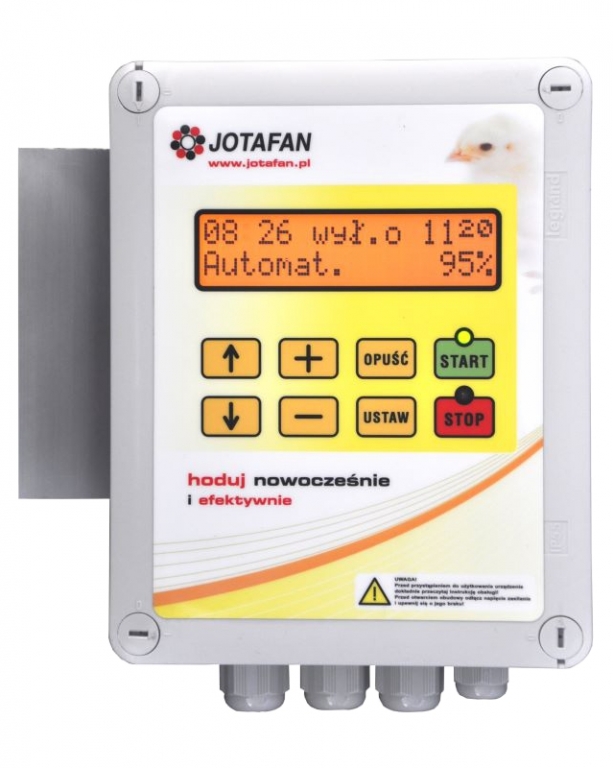

Regulator DUO-TIMER-6A-LED
Regulator DUO−TIMER-6A-LED to programator czasowy do sterowania dwiema sekcjami oświetlenia. Pierwsza sekcja jest przeznaczona do płynnej regulacji natężenia światła ściemnialnych żarówek LED firmy ILOX, a druga, typu „załącz-wyłącz” – dodatkowym oświetleniem (wymagany jest zewnętrzny stycznik). W celu rozbudowy systemu regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485. Umożliwia to dołączenie dodatkowo do 7 modułów rozszerzenia sekcji płynnej (MODUŁ 6A-010-LED).
Urządzenie posiada w pierwszej sekcji zabezpieczenie nadprądowe i termiczne chroniące przed skutkami przeciążenia. Wyposażone jest również w filtry przeciwzakłóceniowe ograniczające poziom zakłóceń wnoszonych do sieci zasilającej. Moc oraz sposób zasilania dodatkowych źródeł światła zależą od zastosowanych styczników zewnętrznych.
Regulator posiada dwa tryby pracy: ręczny oraz automatyczny. W trybie ręcznym Użytkownik samodzielnie ustawia natężenie oświetlenia. W trybie automatycznym jest realizowany uprzednio zaprogramowany dobowy cykl zmian natężenia oświetlenia (cykl oświetlenia), których można zdefiniować 16. Dla każdego takiego cyklu można określić liczbę przerw w ciągu doby (maksymalnie 9 przerw), czasy początku i końca poszczególnych przerw z rozdzielczością 10 minut oraz zadany poziom natężenia oświetlenia. W okresie przerwy, dla automatycznego trybu pracy, oświetlenie może być wyłączone lub załączone na ustawiony poziom. Przełączenie na kolejny dobowy cykl jest wykonywany na podstawie wieku stada, której wartość początkową ustala użytkownik.
Ponadto regulator posiada programowaną charakterystykę natężenia światła w funkcji poziomu sterowania w celu uwzględnienia nieliniowej zależności pomiędzy tymi wielkościami (edycja nastaw kalibracyjnych). Pokazywana w procentach wartość sterowania płynnego jest przybliżoną, zaprogramowaną wartością natężenia światła, a nie mocy elektrycznej zasilającej lampy.

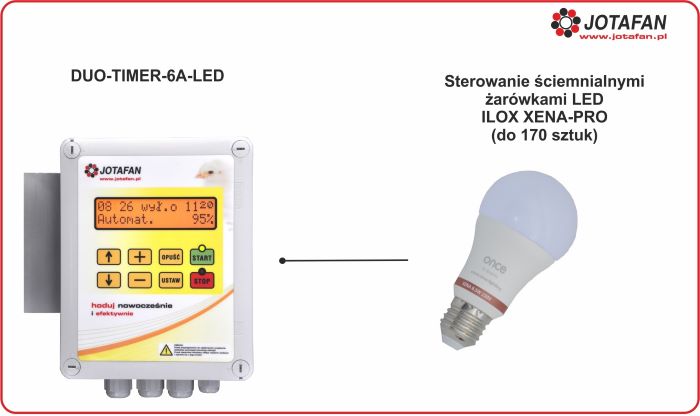

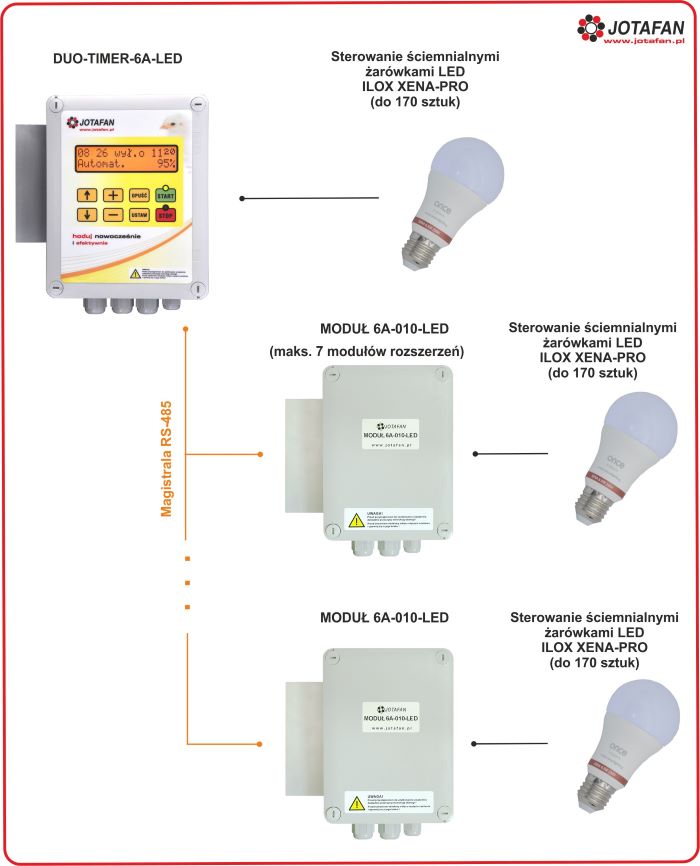

Przykłady podłączenia DUO-TIMER-6A-LED ze ściemnialnymi żarówkami LED i modułami:
Właściwości:
- bezpośrednie płynne sterowanie ściemnialnymi żarówkami LED w pierwszej sekcji (230 V, 50 Hz, prąd obciążenia o natężeniu do 6 A),
- bezpośrednie sterowanie stycznikami w drugiej sekcji (dla dodatkowego oświetlenia, 230 V, 50 Hz, 0,5 A),
- współpraca sekcji pierwszej i drugiej zapewniająca efekt powolnego załączania i wygaszania oświetlenia (płynne rozjaśnianie sekcji pierwszej → załączenie sekcji drugiej → płynne wygaszenie sekcji pierwszej),
- praca ręczna z możliwością programowania docelowego poziomu i szybkości zmiany oświetlenia,
- praca automatyczna – do szesnastu dobowych cykli zmian natężenia oświetlenia oraz do dziewięciu przerw w ciągu doby (szerokie możliwości określenia czasów załączenia/wyłączenia oraz poziomów oświetlenia).

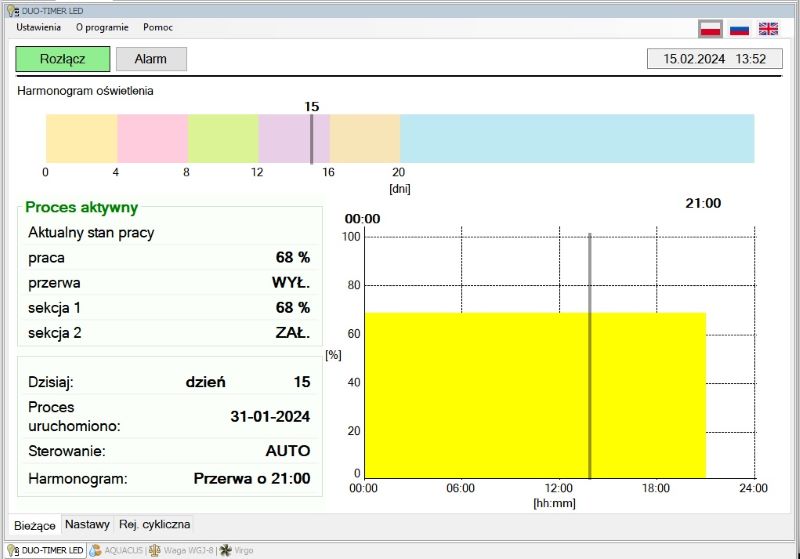

- połaczenie z komputerem PC i zdalny nadzór- także przez Internet (dedykowane oprogramowanie FERMA)
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Typ regulacji sekcji pierwszej | PWM |
Największy ciągły prąd obciążenia sekcji pierwszej | 6 A |
Minimalny prąd obciążenia sekcji pierwszej | 150 mA (ok. 35 W) |
Rodzaj wyjścia sterującego sekcji drugiej | dwupołożeniowa (załącz/wyłącz) |
Prąd obciążenia łącznika elektronicznego sekcji drugiej | Imax: 0,5 A (230 V, 50 Hz), Imin: 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania | BRAK – wymagany zewnętrzny wyłącznik nadprądowy typu „S” B-6 (charakterystyka typu B, In=6 A) |
Bezpiecznik w obwodzie wyjściowym sekcji drugiej | wkładka topikowa aparatowa, ceramiczna 0,5 A, 250V (IŁ≥1500 A) |
Ilość dobowych cykli zmian natężenia oświetlenia | max. 16 |
Liczba cykli wyłączeń/załączeń w ciągu doby | max. 9 |
Czas zmiany poziomu sterowania na docelowy | 5 s ÷ 90 min |
Progi linearyzacji oświetlenia sekcji płynnej | 1%, 25%, 50%, 75%, 99% |
Temperatura otoczenia regulatora podczas pracy | 10 ÷ 45 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub., z uwzględnieniem przepustów i radiatora) | 220 x 202 x 93 mm |
Masa urządzenia | 1,01 kg |
