System automatycznego ważenia drobiu podczas chowu WGJ-8-LCD
Pobierz program WGJ-8C do systemu automatycznego ważenia drobiu WGJ-8
Pobierz instrukcję do programu WGJ-8C
Pobierz skróconą instrukcję obsługi do WGJ-8-LCD

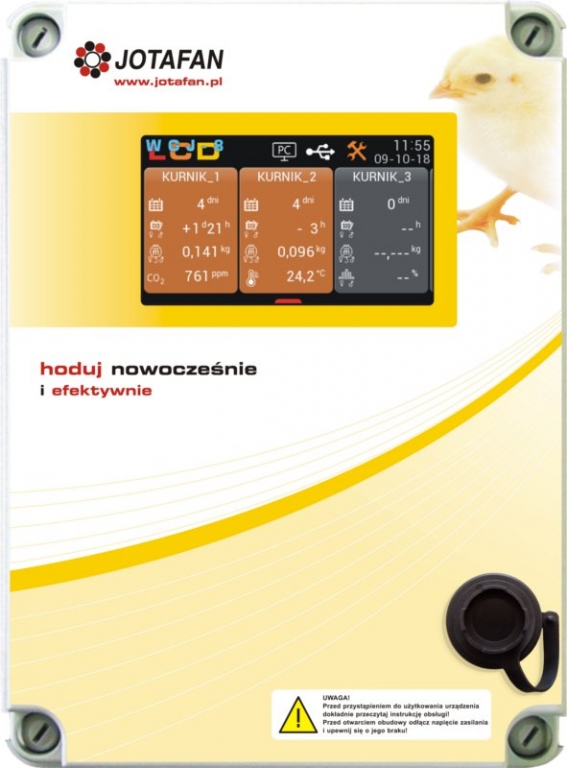

Sterownik - rejestrator WGJ-8-LCD
Zadaniem systemu automatycznego ważenia drobiu jest nieprzerwana kontrola przyrostów masy ciała drobiu. System automatycznego ważenia drobiu JOTAFAN WGJ-8-LCD składa się z umieszczonych w kurniku szalek, połączonych ze sterownikiem-rejestratorem oraz (opcjonalnie) z komputerem PC.
Każda z dołączonych do sterownika WGJ-8-LCD szalek (WGJ-W lub WGJ-I), samodzielnie i ciągle kontroluje wartość i zmianę ciężaru na platformie ważącej i rejestruje prawdopodobny ciężar ptaka. Dzięki takiemu rozwiązaniu system może jednocześnie i nieprzerwanie rejestrować ważenia na wszystkich szalkach przy kilkusekundowych odstępach pomiędzy wejściem lub zejściem ptaka z platformy szalki. Każdy ptak jest zważony indywidualnie pomimo, iż na platformie znajdują się inne ptaki, pomiot lub ściółka.
Sterownik WGJ-8-LCD odbiera od szalek ważenia i każde z nich zapisuje w pamięci wraz z datą i godziną. Można w ten sposób zgromadzić dane z 1000 dni chowu dla każdej z szalek dołączonych do sterownika przy założeniu ok. 9000 ważeń dziennie na każdej z nich. Do WGJ-8-LCD można dołączyć do 16 szalek, które można pogrupować w „stada” - do 8 stad (budynków inwentarskich).
Dodatkowo do każdego ze stad można dołączyć czujnik parametrów mikroklimatu, np. JOTAFAN RHT-CO2-10k, który mierzy temperaturę, wilgotność i stężenie dwutlenku węgla. Przewidziano pomiar do 6 różnych parametrów mikroklimatu, w tym - oprócz wyżej wymienionych - stężenie amoniaku, siarkowodoru oraz definiowany przez Użytkownika. Dane z czujników również są rejestrowane, można także zaprogramować progi alarmowe, po przekroczeniu których WGJ-8-LCD zgłosi alarm (wyświetlenie komunikatu oraz zmiana stanu wyjścia alarmowego).
Wygląd ekranów wyświetlacza w sterowniku WGJ-8-LCD:

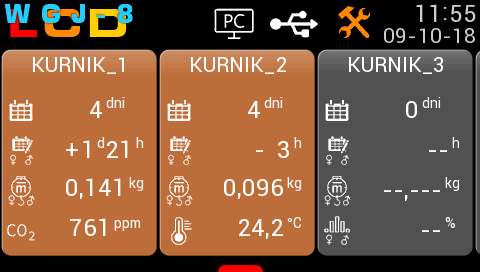

Ekran „tryb spoczynkowy” pozwala na szybki |
Ekran „Dostęp” służy do odblokowania kolejnych |

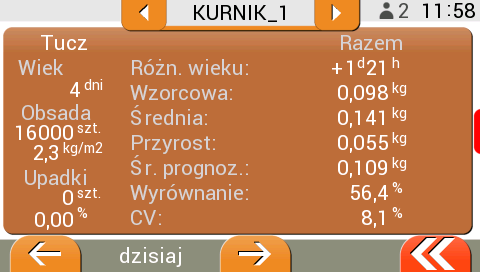

Ekran „widok stada” ilustruje bieżące parametry i wyniki ważenia. |

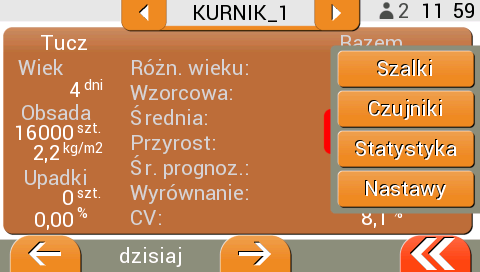

Rozwijane menu boczne umożliwia wyświetlenie wskazań dla szalek, czujników oraz wykresów i nastaw dla wybranego stada. |

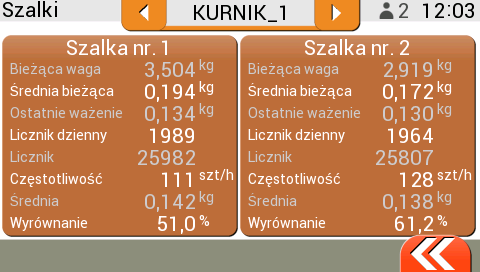

Ekran „Szalki” pokazuje bieżące wskazania |

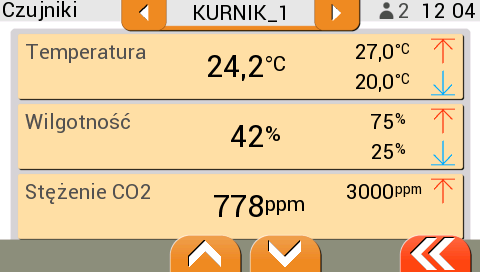

Ekran „Czujniki” służy do podglądu wskazań |

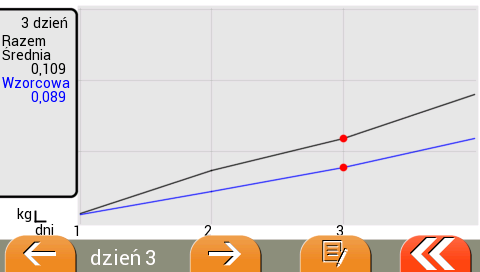

Ekran „Statystyka” służy do graficznej ilustracji danych z ważeń za pomocą wykresów, zilustrowano wykres wagi średniej (kolor czarny) w porównaniu do wzorcowej (niebieski). |

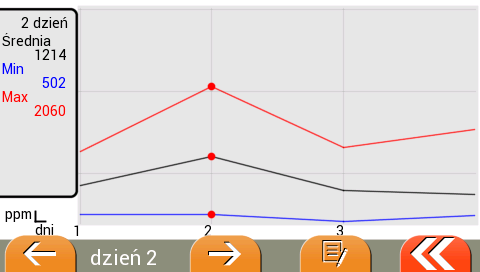

Na wykresie można umieścić kursor i odczytać dokładne wartości w wybranym dniu. Wykres przedstawia wartości dobowe stężenia dwutlenku węgla: średnią (kolor czarny), maksymalną (czerwony) i minimalną (niebieski). |

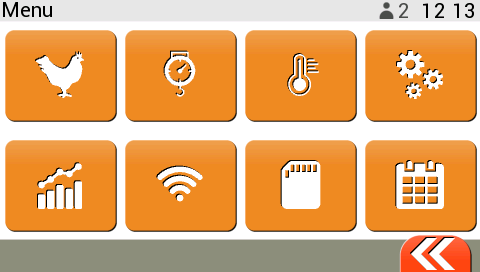

Z ekranu spoczynkowego, po odblokowaniu „Poziomu 1” dostępu można przejść do menu nastaw i ustawień, poszczególne grupy nastaw są zilustrowane w postaci „kafelków”. |

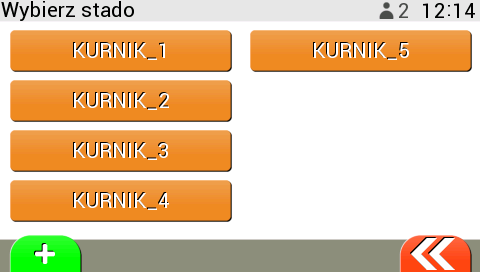

Ekran „Wybierz stado” wyświetla bieżące, zdefiniowane stada i umożliwia wejście edycję ich nastaw. |

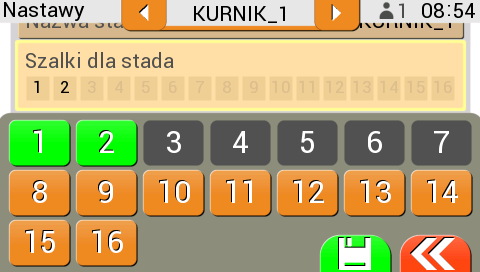

W sposób intuicyjny oraz czytelny można
|

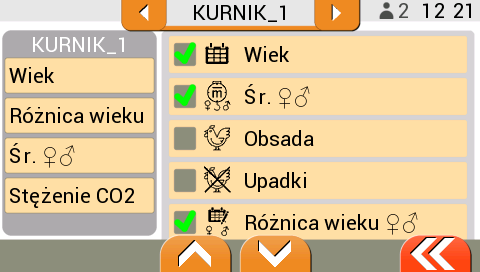

Można dowolnie skonfigurować ekran spoczynkowy
|
W pamięci sterownika są zapisane krzywe wzorcowe dla podstawowych stad kurzych (brojler i rodzicielskie): ROSS-308, COBB-500 i HUBBARD F-15 oraz FLEX, a także dla indyków: rasy BIG-6 i BIG-9.
Urządzenie wyposażone jest także w interfejsy: USB i RS-485 umożliwiające dołączenie komputera klasy PC w celu zdalnego zarządzania systemem wag oraz odczytu zgromadzonych danych i poddaniu ich bardziej szczegółowej analizie.
Sterownik WGJ-8-LCD można także wyposażyć w moduł Ethernet albo WiFi pozwalający na dołączenie go (za pośrednictwem routera przewodowego lub bezprzewodowego) do sieci Internet lub na bezprzewodową transmisję danych pomiędzy kurnikami i biurem, czy pomieszczeniem socjalnym. Dzięki takiemu rozwiązaniu w szybki i łatwy sposób można połączyć w sieć wszystkie sterowniki na fermie i obsługiwać je zdalnie. W naszej ofercie posiadamy kilka typów anten do instalacji WiFi, świadczymy również usługi konfiguracyjne i uruchomieniowe.

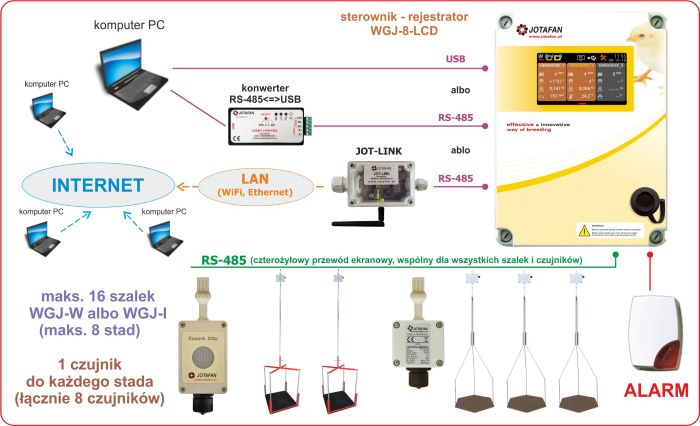

Schemat:
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Pobór mocy przez urządzenie z dołączonymi szalkami ważącymi | max. 24,3 VA |
Bezpiecznik w obwodzie zasilania urządzenia | wkładka topikowa aparatowa, 125mA, 250 V |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Rozdzielczość rejestracji wagi | 1g |
Typ karty pamięci | SD |
Typ komunikacji z komputerem PC | RS-485, USB oraz WiFi/Ethernet za pośrednictwem Konwertera JOT-LINK |
Temperatura pracy | 0°C ÷ 40°C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP 55 |
Wymiary obudowy (wys. x szer. x grub.) | 340 x 235 x 130 mm |
Masa urządzenia | 2,05 kg |
