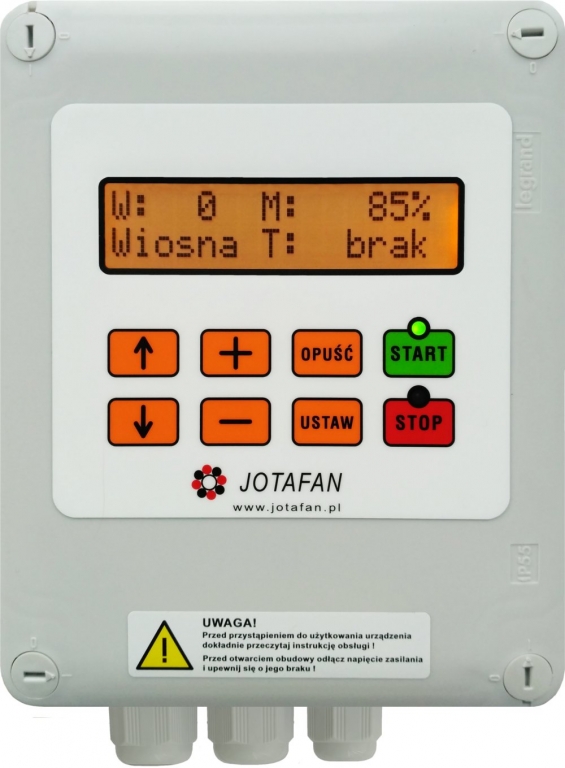

TERMATSTAT
Regulator TERMATSTAT służy do sterowania mocą elektrycznych mat grzewczych w chlewniach. Sterowanie ("załącz-wyłącz") odbywa się według krzywej, która określa moc (w %) oddawaną przez matę w zalezności od ilości ciepła wytwarzanego przez zwierzęta. Użytkownik ma możliwość wprowadzenia do pamięci sterownika 5 krzywych na różne pory roku. Każda krzywa może zwierać maksymalnie 10 punktów, dla których są wprowadzane:
- wiek prosiąt (dla punktu nr 1 wiek jest nieedytowalny i równy 0),
- moc sterowania matami – między kolejnymi punktami krzywej moc jest obliczana liniowo i po osiągnięciu ostatniego punktu krzywej jest utrzymywana moc wynikająca z tego punktu,
- temperatura wewnętrzna pomieszczenia po przekroczeniu której nastąpi automatyczne wyłączenie mat grzewczych. Temperatura ta dla poszczególnych okresów wieku prosiąt jest stała i istnieje możliwość wyłączenia tej funkcji dla tych okresów.
TERMATSTAT posiada funkcję korekty mocy wynikającej z krzywej w zależności od temperatury zewnętrznej (niezbędny czujnik temperatury zewn.). Funkcję tę można wyłączyć.
Sterowanie matami grzewczymi odbywa się za pomocą wyjścia przekaźnikowego.
Do pomiaru temperatury można opcjonalnie zakupić cyfrowy czujnik temperatury TEMP-201 - regulator umożliwia współpracę z czterema czujnikami temperatury. Mogą one pracować w jednej z dwóch konfiguracji: wszystkie dołączone czujniki temperatury są czujnikami temperatury wewnętrznej albo jeden z nich jest czujnikiem temperatury zewnętrznej a pozostałe – wewnętrznej. Przy dołączeniu większej liczby czujników temperatury wewnętrznej algorytm sterowania mocą mat uwzględnia w obliczeniach, zgodnie z nastawami („Czujnik temp. reguluje”), średnią z ich wskazań jako temperaturę wewnętrzną obiektu.
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Liczba wyjść sterujących | 1 |
Typ i rodzaj wyjścia sterującego | Dwupołożeniowa: załącz/wyłącz, (zestyki przekaźnika, NO, C) |
Największy ciągły prąd obciążenia wyjścia sterującego | Imax: 3 A (przy 230 V, 50 Hz), Imin: 10 mA |
Bezpiecznik w obwodzie wyjścia sterującego | wkładka topikowa aparatowa, ceramiczna 3,15 A, 250 V (IŁ≥1500 A) |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Zakres nastawy temperatury zadanej | –5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Zakres pomiaru temperatury | –40 ÷ +90 °C, z rozdzielczością 0,1 °C |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub.) | 220 x 160 x 93 mm |
Masa urządzenia (bez czujnika temperatury) | 0,85 kg |
Typ współpracującego czujnika temperatury | TEMP-201 |
