TERMISTAT-3-AL-485
TERMISTAT-3-AL-485 regulator mikroklimatu sterujący pracą wentylatorów albo nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada jedno elektroniczne wyjście sterujące, z płynną regulacją mocy (sekcja pierwsza). W celu rozbudowy systemu oraz funkcjonalności regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485.

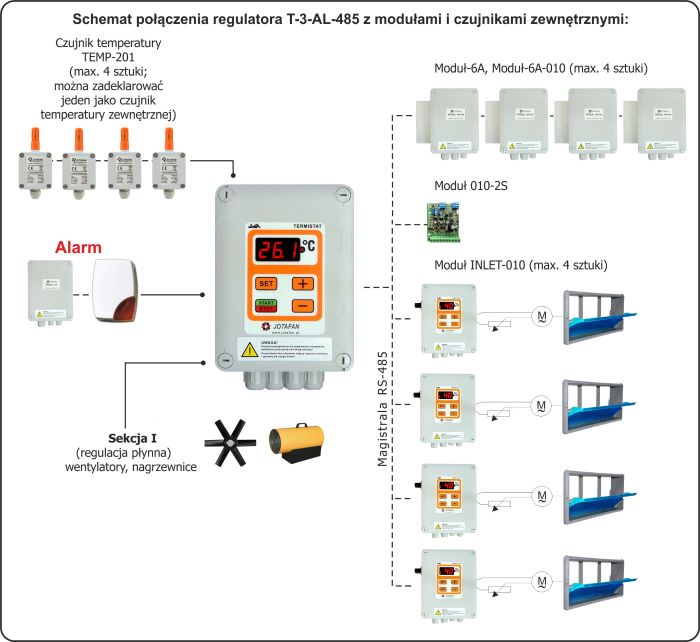

Umożliwia to dołączenie dodatkowo:
- do 4 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010),
- do 4 sterowników serwomotorów wlotów (INLET-010),
- Modułu 010-2S do wytwarzania napięć analogowych 0..10 V do płynnego sterowania urządzeń wykonawczych (falowniki, serwomotory wlotów, itp.).
Pomiar temperatury odbywa się za pomocą cyfrowych czujników temperatury.
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Właściwości:
- pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,
- wbudowane jedno „płynne” wyście sterujące, które umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 3 A,
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,
- moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej, sterowniki serwomotorów wlotów, itd.).
Funkcje:
- wybór trybu pracy wyjść (wentylacja/nagrzewanie),
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,
- określanie minimum i maksimum sterowania sekcji płynnej,
- „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,
- przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej, temperatury w obiekcie),
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury, braku komunikacji z modułami zewnętrznymi,
- zróżnicowanie charakterystyki pracy wlotów względem sekcji płynnej w celu wywołania podciśnienia,
- możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Typ regulacji sekcji pierwszej | fazowa |
Największy ciągły prąd obciążenia sekcji pierwszej | 3 A |
Minimalny prąd obciążenia sekcji pierwszej | 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania | wkładka topikowa aparatowa, ceramiczna 3,15 A, 250 V (IŁ≥1500 A) |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Typ wyjścia komunikacji szeregowej | RS-485 |
Zakres nastawy temperatury zadanej | –5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Zakres pomiaru temperatury | –40 ÷ +70 °C, z rozdzielczością 0,1 °C |
Zakres temperatury pracy czujnika TEMP-201 | –40 ÷ +90 °C |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 50 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub., z uwzględnieniem przepustów) | 195 x 130 x 81 mm |
Masa urządzenia (bez czujnika temperatury) | 0,7 kg |
Typ współpracującego czujnika temperatury | TEMP-201 |
