TERMISTAT-6-2S-010
Pobierz skróconą instrukcję obsługi

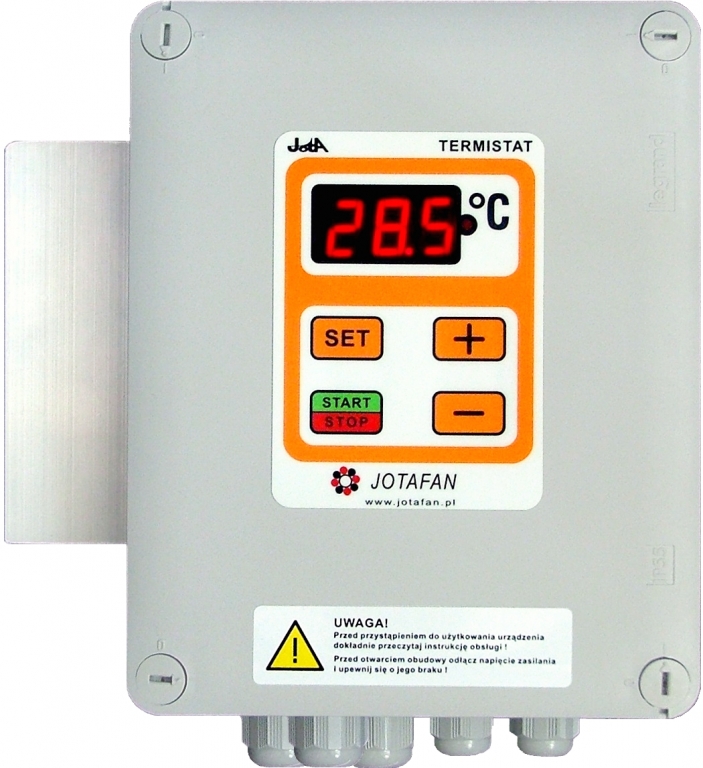

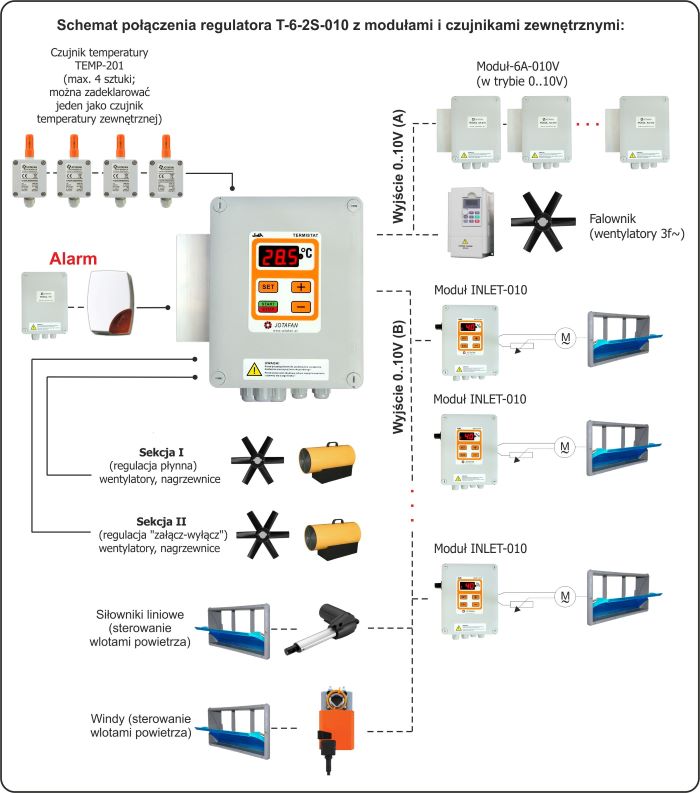

TERMISTAT-6-2S-010 regulator mikroklimatu sterujący pracą wentylatorów oraz nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada dwa wyjścia sterujące: jedno elektroniczne, z płynną regulacją mocy (sekcja pierwsza), drugie – przekaźnikowe, beznapięciowe typu „załącz/wyłącz” (sekcja druga). Regulator posiada również dwa wyjścia sygnału 0..10 V: pierwsze z nich (A) służy do sterowania zewnętrznych urządzeń pracujących jako sekcja pierwsza, drugie (B) – służy do sterowania pracą okien uchylnych (wlotów powietrza).
Pomiar temperatury odbywa się za pomocą cyfrowych czujników temperatury.
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Właściwości:
- pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,
- dwie wbudowane sekcje sterowania (każda może pracować jako wentylacyjna albo nagrzewnicowa):
- sekcja pierwsza, „płynna” –umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 6A,
- sekcja druga, „załącz/wyłącz” - z wyjściem przekaźnikowym, beznapięciowym (zestyki NO i C przekaźnika, obciążalność do 3 A),
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,
- dwa wyjścia sygnału 0..10 V służące do dołączenia urządzeń zewnętrznych (moduły rozszerzeń, falowniki) z możliwością nastawy pracy inwersyjnej ( 0 % = 10 V, 100 % = 0 V). Pierwsze z nich (A) służy do sterowania zewnętrznych urządzeń pracujących jako sekcja pierwsza (np. moduły rozszerzenia mocy sekcji płynnej, falowniki), drugie (B) – służy do sterowania pracą okien uchylnych (wlotów powietrza).
Funkcje:
- wybór trybu pracy wyjść (wentylacja/nagrzewanie),
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,
- określanie minimum i maksimum sterowania sekcji płynnej,
- „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego
i niekorzystnego dla wentylatorów,
- przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej, temperatury w obiekcie),
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury,
- zróżnicowanie charakterystyki pracy wlotów względem sekcji płynnej w celu wywołania podciśnienia,
- możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Typ regulacji sekcji pierwszej | fazowa |
Największy ciągły prąd obciążenia sekcji pierwszej | 6 A |
Minimalny prąd obciążenia sekcji pierwszej | 150 mA (ok. 35 W) |
Typ i rodzaj wyjścia sterującego sekcji drugiej | Dwupołożeniowa: załącz/wyłącz, (zestyki przekaźnika, NO, C) |
Prąd obciążenia zestyków przekaźnika sekcji drugiej | Imax: 3 A (przy 230 V, 50 Hz), Imin: 10 mA |
Bezpiecznik w obwodzie zasilania | BRAK – wymagany zewnętrzny wyłącznik nadprądowy typu „S” B-6 (charakterystyka typu B, In=6 A) |
Bezpiecznik w obwodzie wyjściowym sekcji drugiej | wkładka topikowa aparatowa, ceramiczna 3,15 A, 250V (IŁ≥1500 A) |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Typ regulacji modułów rozszerzenia | Napięcie analogowe 0..10 V |
Prąd obciążenia wyjść 0..10 V | Imax: 10 mA dla każdego z wyjść |
Zakres nastawy temperatury zadanej | –5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Zakres pomiaru temperatury | –40 ÷ +70 °C, z rozdzielczością 0,1 °C |
Zakres temperatury pracy czujnika TEMP-201 | –25 ÷ +70 °C |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub., z uwzględnieniem przepustów i radiatora) | 220 x 202 x 93 mm |
Masa urządzenia (bez czujnika temperatury) | 1,2 kg |
Typ współpracującego czujnika temperatury | TEMP-201 |
