TERMISTAT-AL-010

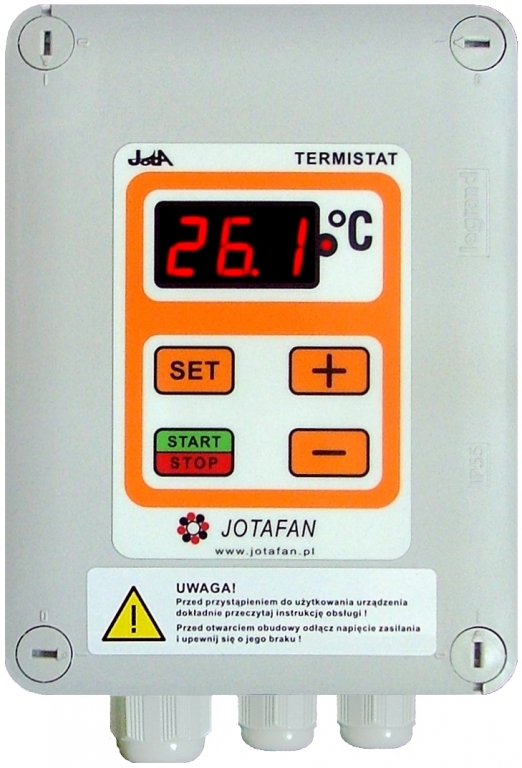

Regulator TERMISTAT-AL-010
TERMISTAT-AL-010 regulator mikroklimatu sterujący pracą wentylatorów albo nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Regulator posiada dwa wyjścia sygnału 0..10 V: pierwsze z nich służy do sterowania zewnętrznych urządzeń regulujących płynnie obroty silników (np. falowników), drugie – służy do sterowania pracą okien uchylnych (wlotów powietrza).
Pomiar temperatury odbywa się za pomocą cyfrowych czujników temperatury.
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Właściwości:
- dwa wyjścia sygnału 0..10 V służące do dołączenia urządzeń zewnętrznych (moduły rozszerzeń, falowniki) z możliwością nastawy pracy inwersyjnej (0 % = 10 V, 100 % = 0 V). Pierwsze z nich służy do sterowania zewnętrznych urządzeń pracujących jako sekcja pierwsza (np. moduły rozszerzenia mocy sekcji płynnej, falowniki), drugie – służy do sterowania pracą okien uchylnych (wlotów powietrza),
- pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA.
Funkcje:
- wybór trybu pracy wyjścia pierwszego sygnału 0..10 V (wentylacja/nagrzewanie),
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,
- określanie minimum i maksimum sterowania wyjść sygnału 0..10 V,
- „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,
- przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej, temperatury w obiekcie),
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury,
- zróżnicowanie charakterystyki pracy wlotów względem sekcji płynnej w celu wywołania podciśnienia,
- możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Bezpiecznik w obwodzie zasilania | BRAK – wymagany zewnętrzny wyłącznik nadprądowy typu „S” C-1 |
Typ regulacji | Napięcie analogowe 0..10 V |
Prąd obciążenia wyjść 0 ..10V | Imax: 10 mA dla każdego z wyjść |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Zakres nastawy temperatury zadanej | –5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Zakres pomiaru temperatury | –40 ÷ +70 °C, z rozdzielczością 0,1 °C |
Zakres temperatury pracy czujnika TEMP-201 | –25 ÷ +70 °C |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub.) | 195 x 130 x 81 mm |
Masa urządzenia (bez czujnika temperatury) | 0,54 kg |
Typ współpracującego czujnika temperatury | TEMP-201 |
