Prezentacja centrali CA-GSM-1-LCD

Centrala CA-GSM-1-LCD służy do nadzoru warunków w pomieszczeniach inwentarskich i informowania Użytkownika za pośrednictwem komunikacji GSM, wysyłając wiadomości (SMS) lub dzwoniąc (CLIP) pod wskazane numery telefonów w sytuacjach nietypowych (alarmowych). Korzystając z łączności GPRS można zdalnie nastawić parametry pracy centrali oraz pobrać historię pracy. Centrala może także sterować pracą sygnalizatorów akustyczno-optycznych (np. AS510).

Do centrali można dołączyć czujniki temperatury, wilgotności i inne, np. amoniaku lub dwutlenku węgla i zdalnie odczytywać ich wskazania (poprzez SMS), sprawdzać stan współpracujących urządzeń oraz sterować. Centrala CA-GSM-1-LCD współpracuje z kartą SIM dowolnego operatora, co pozwala dobrać najlepsze warunki łączności i optymalne koszty.

Schemat połączeń centrali alarmowej CA-GSM-1-LCD z czujnikami i modułami:



Za pośrednictwem centrali można także sterować pracą innych urządzeń, korzystając z programowalnych wyjść typu „załącz-wyłącz” oraz analogowych 0..10 V.

Centrala posiada wbudowany zasilacz buforowy ~230 V z akumulatorem, co umożliwia pracę centrali przy braku zewnętrznego zasilania.

Układ ładowania i kontroli akumulatora zapewnia jego długą żywotność i alarmuje po stwierdzeniu usterek w jego obwodzie (np. „zestarzenie się” akumulatora).

Możliwości centrali alarmowej CA-GSM-1-LCD:

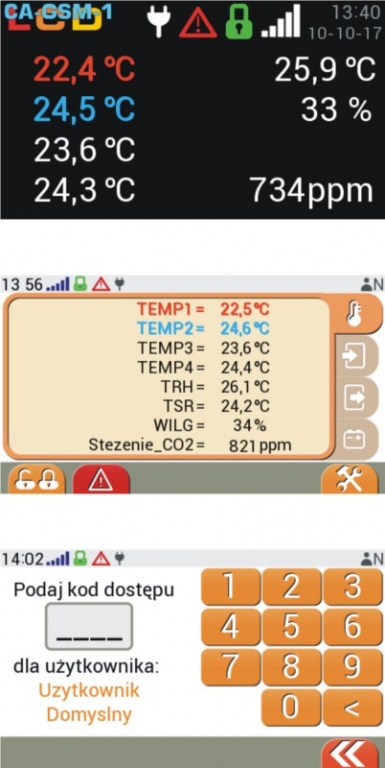

• duży, czytelny, dotykowy wyświetlacz LCD z intuicyjnym menu ułatwiającym pracę Użytkownikowi,

• wygodny podgląd bieżących wartości z zainstalowanych czujników oraz załączonych wejść i wyjść,

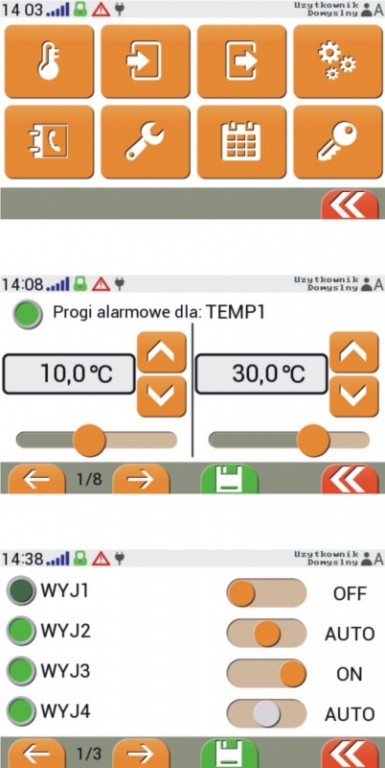

• możliwość łatwej edycji progów alarmowych,

• wyświetlanie komunikatów alarmowych na ekranie,

• możliwość ustawienia do 8 numerów telefonów do obsługi centrali,

• otwarcie dostępu serwisowego.

Program komputerowy:

Pełny dostęp do centrali CA-GSM-1-LCD możliwy jest za pośrednictwem programu komputerowego, pracującego w środowisku Windows.

Z centralą można połączyć się za pośrednictwem złącza USB lub interfejsu RS-485 znajdujących się na płycie centrali. Po wstępnej konfiguracji można komunikować się z centralą przez Internet (zestawiając połączenie GPRS).

Program komputerowy daje pełną swobodę konfiguracji centrali, w tym bogaty zestaw nastaw wejść, wyjść i zewnętrznych czujników oraz parametrów pracy, tworzenia powiązań logicznych (pomiędzy źródłami alarmów i telefonami oraz wyjściami sterującymi), komunikacji i autodiagnostyki. Na szczególną uwagę zasługuje możliwość definiowania długich (160 znaków) komunikatów SMS, mogących zawierać informacje o bieżącym stanie centrali i podłączonych do niej czujników (np. wartości temperatury, wilgotności, poziom sygnału GSM, stn wejść, wyjść, itd.).

Program umożliwia także podgląd parametrów bieżących oraz wczytanie historii pracy z pamięci centrali, łącząc pojedyncze odczyty w chronologiczną całość.

Aplikacja mobilna:

Aplikacja CA-GSM-MOBILE na urządzenia mobilne z systemem Android służy do komunikacji z wieloma centralami alarmowymi CA-GSM-1-LCD. Za pomocą aplikacji możliwe jest zadeklarowanie kilku central i komunikacja z jedną – wybraną z listy. Wymiana informacji pomiędzy urządzeniem mobilnym i centralą odbywa się poprzez automatycznie generowane SMS-y.

Aplikacja obsługuje między innymi: załączanie i wyłączanie czuwania, "usypianie alarmu", wysyłanie zapytania o status, o wskazania czujników, stan wejść i wyjść. Można również zmieniać nastawy progów alarmowych, wyłączać źródła alarmów, sterować wyjściami.

Aplikacja mobilna CA-GSM-MOBILE może nie współpracować z niektórymi modelami smartfonów.

Właściwości centrali:

• możliwość zaprogramowania do 8 numerów telefonów (oraz dodatkowy numer serwisowy), z uwzględnieniem różnych uprawnień dla każdego z nich (podstawowe, zaawansowane, administracyjne),

• dwa niezależne hasła dostępu: dla użytkowników i dla serwisantów,

• swobodne definiowanie nazw wejść i wyjść uwzględnianych w treści SMS (do 20 znaków w nazwie, bez polskich liter),

• elastyczna konfiguracja treści wysyłanych SMS (do 160 znaków, bez polskich liter) z możliwością wysłania bieżących parametrów takich jak temperatura, wilgotność, stan wejść, wyjść, liczników, itp., o ustawianej automatycznie wartości,

• ustawiane niezależnie progi alarmowe dla temperatury, wilgotności i wejścia sygnału analogowego 0..10 V,

• programowalny, automatyczny test komunikacji,

• możliwość uzyskania informacji o stanie konta na karcie typu pre-paid i ustawienia przypomnienia o utracie terminu jej ważności,

• autodiagnostyka – kontrola parametrów zasilania, stanu modemu GSM, test jakości akumulatora, itp.

• optyczna sygnalizacja stanu centrali: zasilanie, komunikacja, poziom sygnału,

• pamięć do 8000 ostatnich zdarzeń (wraz z datą i godziną),

• możliwość aktualizacji oprogramowania (bez potrzeby demontażu centrali), także przez Internet.

Wyposażenie centrali:

• modem GSM 900/1800 MHz umożliwiający pracę w dowolnej sieci abonamentowej lub pre-paid (na kartę),

• 8 wejść dwustanowych (konfiguracja: 4- NO/NC/EOL/2EOL, 4 – NO/NC),

• 4 wyjścia dwustanowe (jedno PNP wysokoprądowe z zabezpieczeniem elektronicznym 1 A, pozostałe typu OC, NPN 100 mA),

• 1 wyjście przekaźnikowe (24 V, 200 mA, zestyki NO, NC, C),

• 1 wejście 0..10 V,

• 2 wyjścia 0..10 V (5 mA),

• magistrala dla cyfrowych czujników temperatury JOTAFAN typu TEMP-201 (możliwość dołączenia do 4 czujników),

• magistrala RS-485 dla urządzeń zewnętrznych np. czujnik RHT-01, moduły rozszerzeń,

• magistrala RS-485 dla sterowników nadzorczych, sterujących pracą centrali np. komputer PC,

• złącze USB do programowania i diagnostyki centrali,

• zasilacz buforowy z kontrolą parametrów pracy, współpracujący z bezobsługowymi akumulatorami kwasowo-ołowiowymi 12 V, wbudowany akumulator o pojemności 2,3 Ah,

• hermetyczna obudowa z tworzywa sztucznego o stopniu szczelności IP56,

• lampki sygnalizacyjne na panelu czołowym (sygnalizacja obecności napięć zasilania, poziomu sygnału, stanu czuwania i alarmu),

• wbudowane filtry przeciwzakłóceniowe oraz ochronniki przeciwprzepięciowe,

• gniazdo FME do dołączenia anteny wewnętrznej lub wieloelementowej anteny zewnętrznej (w przypadku niskiego poziomu sygnału wewnątrz pomieszczenia).

Centrala CA-GSM-1-LCD jest przeznaczona do komunikacji z siecią GSM (2G) i karta SIM operatora musi zapewnić niezawodne logowanie się (dostęp) do powyższej sieci GSM (2G). Przed zakupem karty SIM należy sprawdzić czy wybrany operator GSM, którego kartę SIM zamierzacie Państwo zakupić, zapewni stały i niezawodny dostęp do sieci GSM (2G). Należy również upewnić się, że sieć wybranego operatora zapewni dostateczny poziom sygnału GSM w miejscu zainstalowania centrali CA-GSM-1-LCD.



Dane techniczne:

Napięcie zasilania	230 V, 50 Hz (lub z wewnętrznego akumulatora: 12V, 2,3 Ah)
Pobór mocy	maks. 40 VA (przy zasilaniu 230 V, 50 Hz)
Klasa ochrony przeciwporażeniowej	I
Akumulator	kwasowo-ołowiowy, bezobsługowy 12 V, 2,3Ah
Pobór prądu z akumulatora	(stan czuwania, bez dołączonych urządzeń peryferyjnych) ok. 40mA
Największy sumaryczny prąd obciążenia zasilacza centrali (zaciski: „+12V”, „OUT1”)	1,2 A
Typ wyjścia 1 (OUT1)	PNP (napięciowe, załącza/wyłącza +12 V)
Typ wyjść 2, 3 ,4 (OUT2, OUT3, OUT4)	NPN, OC (Umax = 24 Vdc)
Typ wyjścia ALARM (OUT5)	przekaźnikowe, beznapięciowe NO, NC, C
Typ wyjść OUT 0..10V (A1, A2)	sygnał napięciowy 0..10 V (Imax = 5 mA/wyjście)
Typ wejścia IN 0..10	dla sygnału napięciowego 0..10 V (Rwe = 42 kΩ)
Typ wejść dwustanowych Z1, Z2, Z3, Z4	NO/NC/EOL/2EOL (sterowane względem zacisku COM, spolaryzowane do +3V poprzez R = 2,2 kΩ)
Typ wejść dwustanowych Z5, Z6, Z7, Z8	NO/NC (sterowane względem zacisku COM, spolaryzowane do +12 V poprzez R = 4,7 kΩ)
Rodzaj interfejsu „MAGISTRALA” i „MASTER”	RS-485
Zakres nastaw i pomiaru temperatury	0,1 °C
Typ współpracującego czujnika temperatury	TEMP-201 (maks. 4 szt.)
Typ współpracującego czujnika temperatury i wilgotności	RHT-01-GN (maks. 1 szt.)
Rodzaj komunikacji GSM	GSM/GPRS, 850/900/1800/1900 MHz
Typ gniazda antenowego GSM	FME
Temperatura otoczenia podczas pracy	5 ÷ 40 °C
Wilgotność względna otoczenia	10 ÷ 90 % (bez kondensacji pary)
Stopień szczelności obudowy	IP55
Wymiary obudowy (wys. x szer. x grub., z uwzgl. przepustów oraz gniazda antenowego)	340 × 242 × 129 mm
Masa urządzenia (bez czujnika temperatury)	3,9 kg
