Moduł 6A-010-LED jest to urządzenie rozszerzenia sekcji płynnej przeznaczone do regulacji natężenia światła ściemnialnych żarówek LED  firmy ILOX, zasilanych z sieci 230V, 50Hz. Moduł ten może być sterowany za pomocą zewnętrznego napięcia analogowego 0..10 V lub interfejsu szeregowego RS-485 (wybór mikroprzełącznikiem wewnątrz obudowy).

Dzięki zastosowanej separacji galwanicznej pomiędzy obwodami energoelektronicznymi i wejściowymi modułu, możliwa jest współpraca kilku modułów zasilanych z różnych faz napięcia. Zapewnia to  równomierne obciążenie sieci zasilającej, oraz częściowe funkcjonowanie wentylacji w przypadku zaniku zasilania jednej z faz.

Urządzenie posiada jedno elektroniczne wyjście sterujące z zabezpieczeniem nadprądowym i termicznym chroniącym przed skutkami przeciążenia. Wyposażone jest również w filtr przeciwzakłóceniowy i ochronniki przeciwprzepięciowe. Moduł można wyposażyć w przekaźnik alarmowy (opcja), uruchamiany w przypadku niewłaściwej pracy urządzenia, zaniku napięcia zasilania i innych sytuacji awaryjnych.

Moduł umożliwia ustawienie progów czułości (napięcie, poniżej którego sterowanie zostaje wyłączone oraz napięcie, powyżej którego sterowanie zostaje załączone na pełną moc) a także kalibrację charakterystyki regulacyjnej poprzez określenie poziomu mocy wyjściowej dla 1% oraz 99% sterowania. Konfiguracji dokonuje się za pomocą wbudowanych mikroprzełączników.

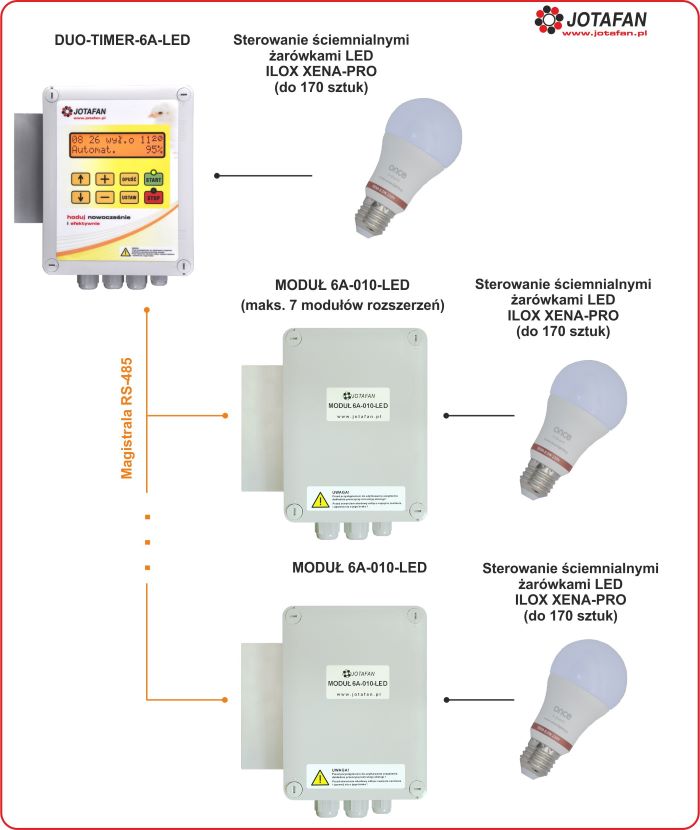

Przykłady podłączenia Modułów 6A-010-LED z regulatorami i ściemnialnymi żarówkami LED:
