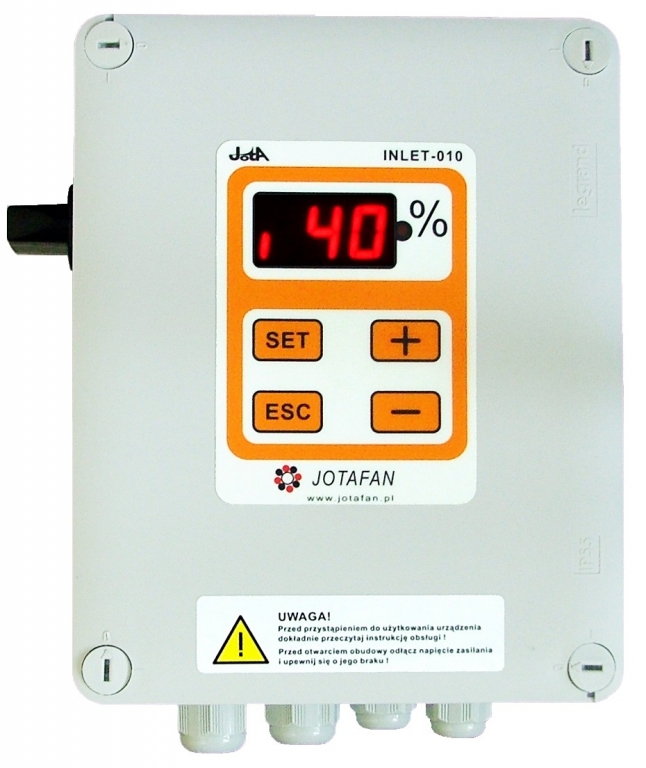

Moduł INLET–010-2PK jest regulatorem elektronicznym przeznaczonym do sterowania pracą serwomotoru do otwierania i zamykania okien uchylnych. Elementami sterującymi serwomotorem są przekaźniki elektromagnetyczne; jeden pracuje jako łącznik napięcia (załącza/wyłącza zasilanie serwomotoru, drugi służy do wyboru kierunku ruchu). Zestyki przekaźników są beznapięciowe i umożliwiają realizację przełączania dowolnego napięcia do 230V. Poziom otwarcia okien może być zadawany napięciem analogowym 0..10V lub poprzez interfejs RS-485 do współpracy m.in. z regulatorami systemu JOTAFAN. W urządzeniu zastosowano ręczny przełącznik umieszczony na zewnątrz, z boku obudowy, do wyboru trybu pracy serwomotoru: praca automatyczna, ręczne otwieranie, ręczne zamykanie, wyłączenie zasilania serwomotoru. Regulator może być zasilany z sieci napięcia przemiennego 230V, lub napięciem stałym 12V.

Właściwości:

• Poziom otwarcia okien może być zadawany na dwa sposoby:

­­- napięciem analogowym z zakresu od 0V do 10V; uchylenie okien jest proporcjonalne do wielkości napięcia na zaciskach wejściowych,

- poprzez interfejs RS-485 (do współpracy m.in. z regulatorami systemu JOTAFAN),

• Aktualny poziom otwarcia okien, wyrażony w procentach (0% – zamknięcie, 100% – całkowite otwarcie), może być wyznaczany na dwa różne sposoby:

- położenie odczytywane jest za pomocą potencjometru serwomotoru,

- położenie ustalane jest na podstawie czasu przejazdu od wyłącznika krańcowego położenia zamknięcia okien (0%) do wyłącznika krańcowego położenia pełnego otwarcia okien (100%) oraz w przeciwną stronę, gdyż czas ruchu od 0% do 100% (otwierania okien) może być różny od czasu ruchu od 100% do 0% (zamykania okien),

• wejście awaryjnego otwierania wlotów - rozwarcie wejścia powoduje otwarcie wlotów na zadaną wartość (wyłącznie przy współpracy z potencjometrem serwomotoru),

• ustawianie pracy cyfrowego filtra napięcia na wejściu 0..10V (zaciski IN0, IN10), za pomocą zworki Cf,

• wybór trybu pracy wejścia 0..10V (normalny, inwersyjny),

•  możliwość sterowanie pracą silnika trójfazowego (poprzez dwa zewnętrzne styczniki, pracujące w     tzw. układzie nawrotnym).

Funkcje:

• ustawianie wartości napięcia zadanego, dla którego regulator ustawi całkowite otwarcie lub zamknięcie okien,

• zapamiętanie pozycji potencjometru serwomotoru dla zamknięcia okien oraz dla całkowitego otwarcia okien (kalibracja sterowania),

• funkcja awaryjnego otwierania wlotów po ok. 3 min przy zaniku transmisji RS-485,

• możliwość ustawienia histerezy (w procentach sterowania),

• automatyczne przeprowadzanie procedury pomiaru czasu ruchu przy współpracy wyłącznikami krańcowymi położenia okien, procedura uruchamiana jest ręcznie przez Użytkownika.
