Moduł przekaźnikowy JOTA-2PK-12V jest przeznaczony do rozdzielenia pojedynczego sygnału (np. alarmowego) na dwa separowane galwanicznie tory sygnałowe typu "załącz-wyłącz" dostępne w postaci kompletów zestyków przekaźnikowych, beznapięciowych: NO, NC i C. Pozwala to na równoczesne sterowanie z jednego wyjścia alarmowego, np. ze sterownika VIRGO wejść dwóch niezależnych urządzeń, znajdujących się na różnych potencjałach: np. wejścia centrali alarmowej CA-GSM-1-LCD i sygnalizatora alarmowego AS-510. Galwaniczne rozdzielenie obwodów poprzez komplety zestyków modułu zmniejsza ryzyko uszkodzenia urządzeń współpracujących.

Moduł jest zasilany napięciem stałym od 11V do 15V, a pobór prądu wynosi ok. 20 mA przy zasilaniu napięciem 12V. Istnieje możliwość wykonania modułu z przekaźnikiem o znamionowym napięciu cewki 24V (dopuszcza zasilanie z przedziału od 20 do 28V), pobór prądu wynosi wówczas ok. 12 mA przy zasilaniu napięciem 24V.

Moduł przekaźnikowy posiada zabezpieczenie przed zamianą biegunów napięcia zasilania cewki, a także lampkę LED sygnalizującą jej zasilanie. W obwodzie zestyku C każdego z kompletów zestyków zastosowano rezystor tłumiący. Maksymalny prąd obciążenia zestyków wynosi 200mA przy spadku napięcia 1V, a maksymalne napięcie robocze wynosi 30V. W wersji z rezystorem tłumiącym moduł doskonale sprawdza się w sterowaniu wejść sygnałowych urządzeń połączonych z modułem długimi przewodami. Po modyfikacji modułu polegającej na zastąpieniu rezystora tłumiącego zworką można zwiększyć prąd obciążenia zestyków do 1A z zachowaniem maksymalnego napięcia roboczego do 30V prądu stałego.

Moduł cechuje się niewielkimi wymiarami, może być dostarczany z podstawą mocującą (z warstwą taśmy samoporzylepnej) i z  powodzeniem można go zamocować wewnątrz obudowy urządzenia, np. sterownika mikroklimatu.

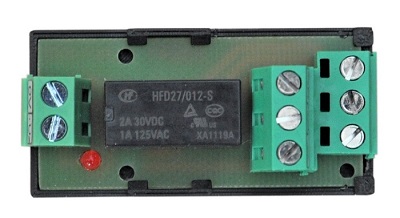

(zdjęcie z góry, boku, rysunek schematu elektrycznego)

Dane techniczne:

Napięcie zasilania	11..15 V DC
Pobór prądu	max. 20 mA (przy Uz = 12 V DC)
Liczba wyjść	2
Typ wyjść	zestyki przekaźnika: NO, NC, C
Temperatura otoczenia regulatora podczas pracy	0 ÷ 40 °C
Wilgotność względna otoczenia	10 ÷ 80 % (bez kondensacji pary)
Wymiary (wys. x szer. x grub.)	25 x 53 x 24 mm
Masa modułu	20 g
