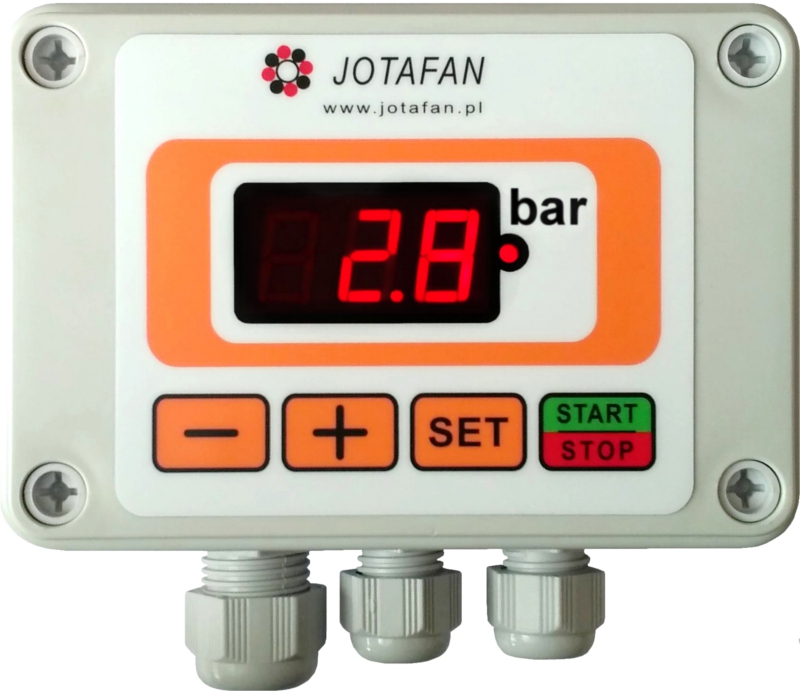

drukujRegulator ETC-3-AL
Regulator ETC-3-AL jest elektronicznym urządzeniem służący do pomiaru ciśnienia wody w systemie pojenia i alarmowania, gdy ciśnienie jest za wysokie lub za niskie.
Pomiar ciśnienia wody odbywa się za pomocą czujnika z wyjściem 4..20mA lub 0..10V (w zależności od wersji urządzenia) połączonego z urządzeniem. Czujnik z sygnałem 4..20mA jest dostarczany wraz z urządzeniem. Czujnik ciśnienia jest montowany poprzez wkręcanie (gwint G ¼”) i może zastąpić manometry mechaniczne. Regulator wyposażony jest w wyraźny trzycyfrowy wyświetlacz, na którym pokazywane jest ciśnienie oraz nastawy.
Ciśnienie wody mierzone jest w zakresie od 0 do 10 bar, rozdzielczość pomiaru oraz nastaw progów alarmowych: 0,1 bar.
ETC-3-AL obsługuje nieprawidłowe sytuacje mogące pojawić się podczas pracy. W celu ich zasygnalizowania został wyposażony w przekaźnikowe wyjście alarmowe. Wyprowadzone są trzy zestyki przekaźnika: normalnie otwarty (NO), normalnie zamknięty (NC) oraz wspólny (COM). Stan alarmowy stanowi położenie spoczynkowe przekaźnika, co umożliwia m.in. wygenerowanie alarmu w wypadku wyłączenia zasilania urządzenia. Alarm jest uaktywniany w następujących sytuacjach:
- wykrycie uszkodzenia toru pomiaru ciśnienia wody,
- przekroczenie zaprogramowanych granicznych wartości ciśnienia wody,
- zatrzymanie procesu monitorowania ciśnienia wody,
- wykrycie nieprawidłowości w pracy (np. awaria pamięci wewnętrznej, uszkodzenie klawiatury).
| Napięcie zasilania | 230 V, 50 Hz |
| Klasa ochrony przeciwporażeniowej | II |
| Wyłącznik zasilania | BRAK (urządzenie jest przeznaczone do pracy ciągłej i w celu całkowitego wyłączenia zasilania należy je wyposażyć w zewnętrzny wyłącznik zasilania o przer-wie minimum 3 mm w każdym z biegunów) |
| Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
| Temperatura otoczenia podczas pracy | 0 ÷ 50°C |
| Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji) |
| Zakres pomiaru ciśnienia wody | 0 ÷ 10 bar |
| Rozdzielczość nastawy i pomiaru ciśnienia wody | 0.1 bar |
| Dokładność pomiaru ciśnienia wody | ± 0.2 bar |
| Stopień szczelności obudowy | IP 55 |
| Wymiary obudowy (wys. x szer. x grub.) | 114 x 128,5 x 57 mm |
| Masa urządzenia (bez czujnika ciśnienia) | 0,33 kg |
