System automatycznego ważenia drobiu podczas chowu WGJ-8

Zadaniem systemu automatycznego ważenia drobiu jest nieprzerwana kontrola przyrostów masy ciała drobiu. System automatycznego ważenia drobiu JOTAFAN WGJ-8 składa się z umieszczonych w kurniku szalek połączonych ze sterownikiem-rejestratorem oraz (opcjonalnie) z komputerem PC.

Z jednym sterownikiem może pracować do szesnastu szalek, dane dostarczane przez każdą szalkę są zapamiętywane oddzielnie, także średnia oraz inne parametry statystyczne obliczane są niezależnie dla każdej z nich. Szalki można pogrupować w „stada”, dla których sterownik podaje średnią i pozostałe parametry statystyczne. Dzięki temu możliwe jest wykorzystanie jednego sterownika do obsługi np. kilku kurników brojlera lub niezależne prowadzenie stad w kurniku podzielonym na sektory, np. podczas odchowu stad reprodukcyjnych. Rejestracja stad jest w pełni niezależna – mogą one być w różnym wieku.

Na rysunku poniżej przedstwaniony został przykład rozmieszczenia i pogrupowania szalek w kurniku - odchów stada rodzicielskiego:

- Koguty

- Kury 1 (wyselekcjonowane kury lekkie)

- Kury 2 (pozostałe kury)

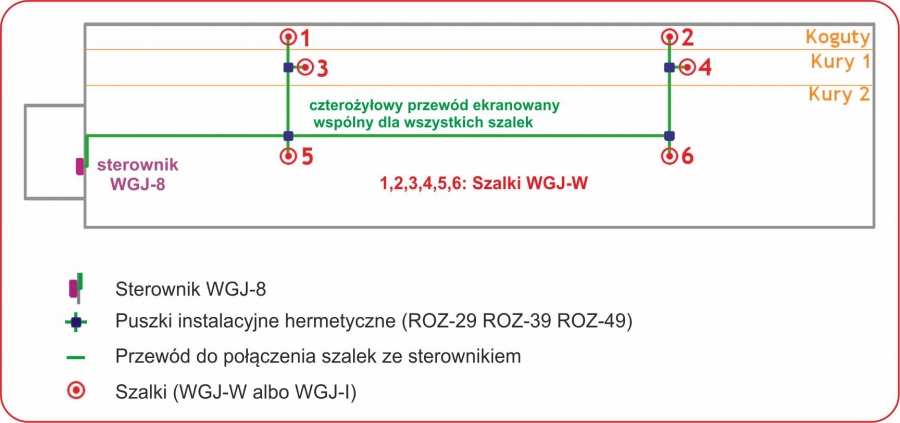

Rys 1. Przykład rozmieszczenia szalek w kurniku

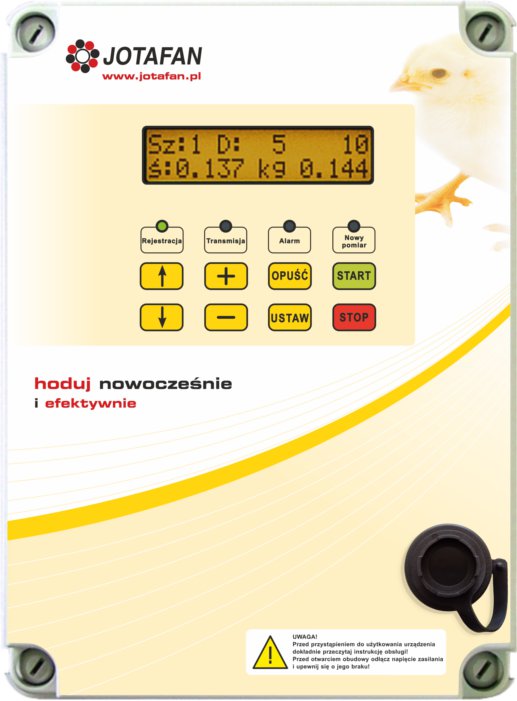

Zadaniem sterownika-rejestratora WGJ-8 jest komunikacja z szalkami – wysyłanie parametrów naważania, a przede wszystkim obliczanie i pokazywanie parametrów statystycznych takich jak: średnia, przyrost, wyrównanie i ruchliwość stada i innych użytecznych w procesie chowu danych. Na czytelnym, dużym wyświetlaczu można na bieżąco oglądać te parametry, a także tzw. „wagowy wiek stada” to jest wiek stada wyznaczony na podstawie wag: średniej o katalogowej na bieżącą godzinę chowu (rys.2). Obserwacja zmian wieku wagowego stada pozwala na szybkie wykrycie nieprawidłowości w procesie chowu.

W pamięci sterownika są zapisane krzywe wzorcowe dla podstawowych stad kurzych (brojler i rodzicielskie): ROSS-308, COBB-500 i HUBBARD F-15 oraz FLEX, a także dla indyków: rasy BIG-6 i BIG-9.

Bezpośrednio na ekranie sterownika WGJ-8 (zmiana zawartości ekranu odbywa się przyciskami „strzałka w górę”, „strzałka w dół”) są dostępne między innymi następujące dane (niezależnie dla poszczególnych szalek albo dla „stad”):

dzień wieku stada (kalendarzowy),

liczba ważeń w tym dniu,

średnia za okres obliczenia statystyki (system pracuje ciągle, ale parametry mogą być obliczane w wybranym przedziale czasu – dla brojlera np. za ostatnie 8 godzin dnia),

przyrost,

„średnia prognozowana” przewidująca wagę na następne dni chowu na podstawie trendów wzrostowych w dniach poprzednich,

wyrównanie,

ruchliwość stada (jako liczba ważeń na godzinę).

Pozostałe parametry statystyczne za wszystkie dni chowu rejestrowanych stad, z podziałem na płeć, między innymi takie jak:

wartości: minimalna i maksymalna,

odchylenie standardowe,

zmienność CV

są dostępne w menu „Analiza statystyczna”.

Łatwe i intuicyjne poruszanie się po menu sterownika pozwala na szybki i bezproblemowy przegląd poszczególnych parametrów, a także, bez zagłębiania się w dalsze poziomy menu – przegląd średnich i przyrostów we wszystkich dniach chowu.(Rys. 2.)

Rys. 2.

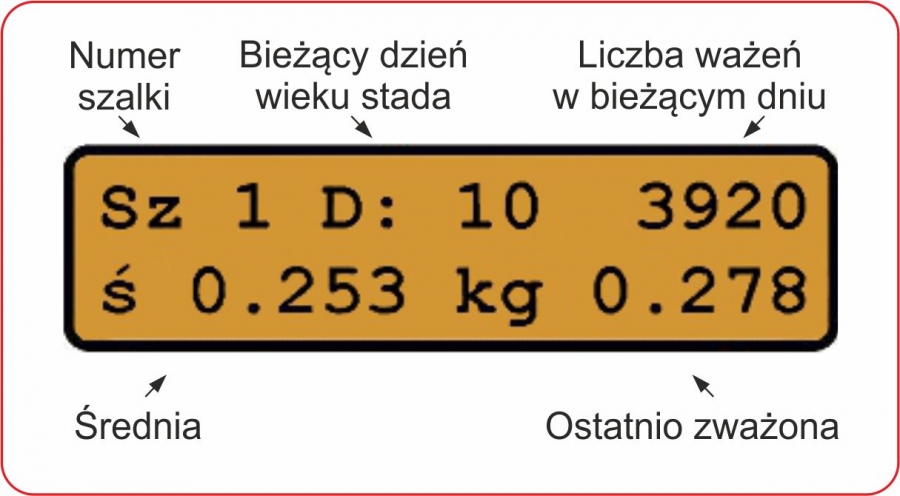

u góry: widok głównego ekranu sterownika WGJ-8; wyświetlane tu informacje pozwalają na szybką, ogólną ocenę zachowania stada: jego ruchliwości oraz wagi średniej

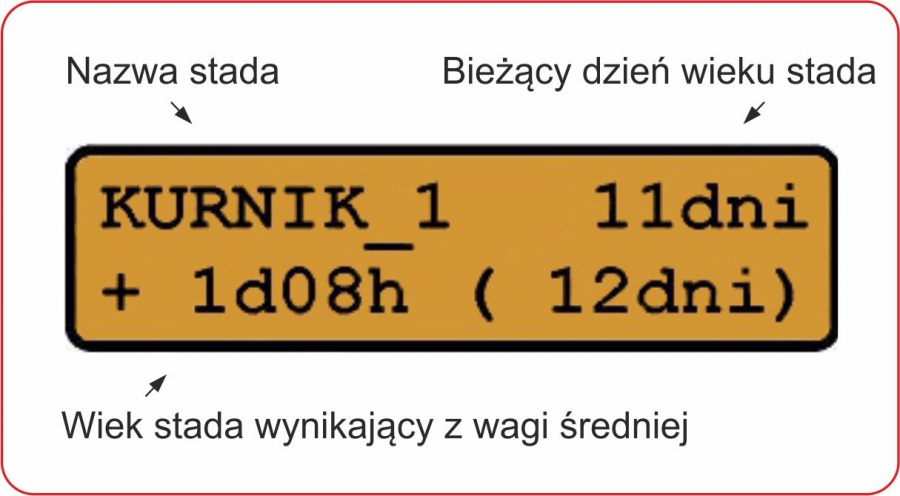

u dołu: ekran porównania wieku stada wynikającego ze średniej wagi rzeczywistej i wzorcowej. Dzięki tym informacjom można ocenić, czy stado rozwija się prawidłowo (jeżeli obserwujemy zmniejszanie się wieku stada wynikającego z wagi średniej – jest to sygnał, że należy zwrócić na nie uwagę – być może jest to początek choroby, problem żywieniowy, lub niewłaściwy mikroklimat)

Sterownik WGJ-8 zapisuje w wewnętrznej pamięci każde ważenie indywidualnie wraz z datą i godziną – po dołączeniu komputera PC i wykorzystaniu programu WGJ-8C można przeprowadzić szczegółową analizę danych oraz przygotować raporty w postaci tabel z danymi liczbowymi lub wykresów.

Sterownik jest przystosowany do rejestracji ważeń przez 1000 dni (przy dołączeniu 16 szalek i liczbie ważeń do 5000 na dobę na każdej z nich).

W systemie automatycznego ważenia drobiu WGJ-8 występują 4 rodzaje szalek:

szalka wisząca WGJ-W – zakres pomiarowy od 30 g do 32 kg, rozdzielczość 1 g, najlepiej sprawdzająca się przy ważeniu kur i indyczek,

szalka podestowa WGJ-P – zakres pomiarowy od 30 g do 80 kg, rozdzielczość 2 g, dla indorów,

szalka wolnostojąca WGJ-I – zakres pomiarowy od 30 g do 65 kg, rozdzielczość 2 g, dla ptaków ciężkich (indyki w ostatniej fazie chowu, itp.),

Do jednego sterownika WGJ-8 mogą być podłączone jednocześnie różne typy szalek.

Sterownik WGJ-8 jest wyposażony w przekaźnikowe wyjście alarmowe. Wyprowadzone są zestyki COM, NO, NC przekaźnika, umożliwiające podłączenie do większości systemów alarmowych. Wykrywane są następujące sytuacje alarmowe:

zaburzenia procesu chowu: zbyt mała ruchliwość, zbyt niskie wyrównanie, zmiana proporcji pomiędzy lżejszymi i cięższymi od wagi wzorcowej,

brak zasilania,

brak komunikacji sterownika z szalkami,

uszkodzenie toru pomiarowego szalki ważącej,

uszkodzenia newralgicznych elementów sterownika.

Urządzenie wyposażone jest także w interfejsy: USB i RS-485 umożliwiające dołączenie komputera klasy PC w celu zdalnego zarządzania systemem wag oraz odczytu zgromadzonych danych i poddaniu ich bardziej szczegółowej analizie.

NOWOŚĆ !

Sterownik WGJ-8 można także wyposażyć w moduł Ethernet albo WiFi pozwalający na dołączenie go (za pośrednictwem routera przewodowego lub bezprzewodowego) do sieci Internet lub na bezprzewodową transmisję danych pomiędzy kurnikami i biurem, czy pomieszczeniem socjalnym. Dzięki takiemu rozwiązaniu w szybki i łatwy sposób można połączyć w sieć wszystkie sterowniki na fermie i obsługiwać je zdalnie. W naszej ofercie posiadamy kilka typów anten do instalacji WiFi, świadczymy również usługi konfiguracyjne i uruchomieniowe.

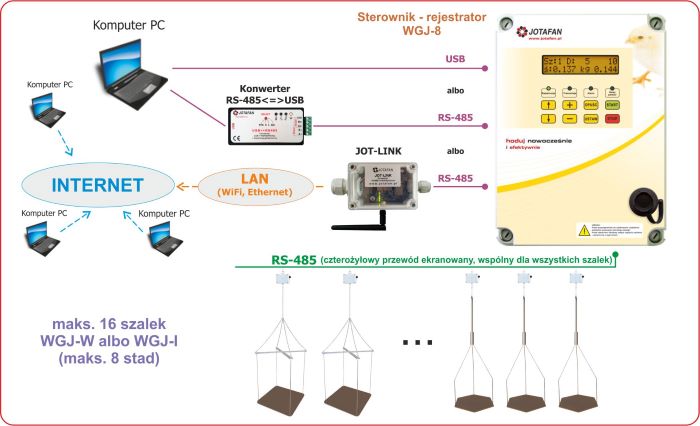

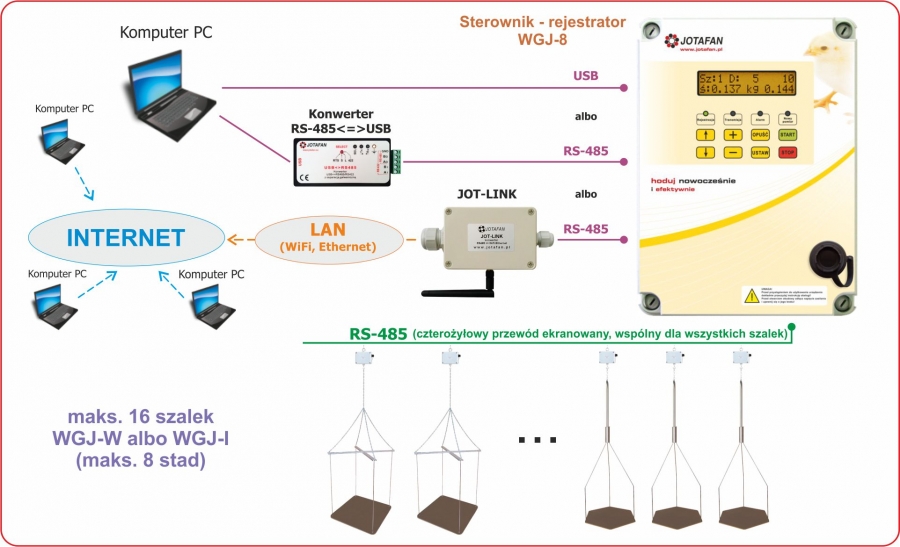

Schematy

WGJ-8

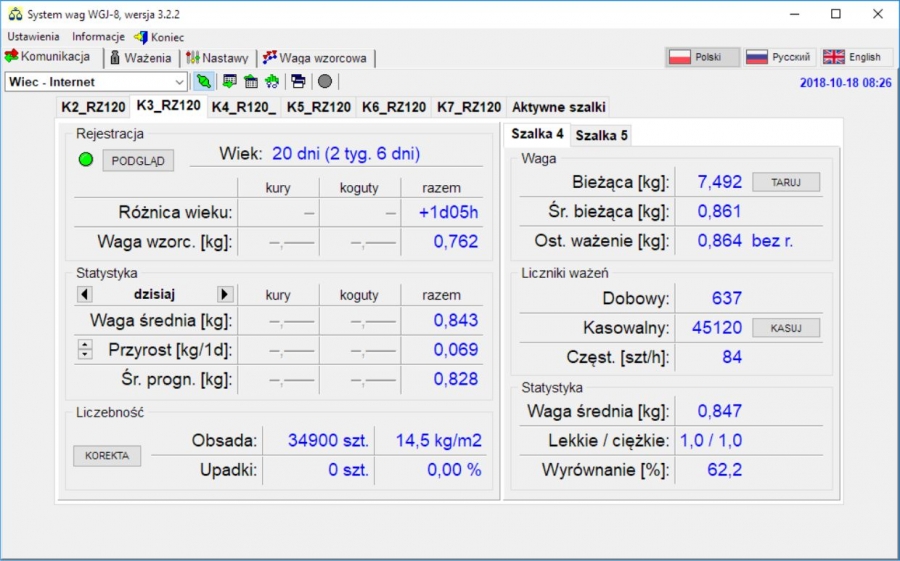

Program komputerowy

Nagrody i wyróżnienia

W kwietniu 2008 roku system automatycznego ważenia drobiu WGJ-8 otrzymał złoty medal X Międzynarodowych Targów Ferma Świń i Drobiu w Poznaniu.

Podczas XIV Międzynarodowych Targów Ferma Świń i Drobiu 2011 organizatorzy złotym medalem nagrodzili oprogramowanie wspierające system ważenia drobiu. Dodatkowo Znakiem NOWOŚĆ wyróżniono bezprzewodowy system komunikacji na fermach produkcyjnych.

Dane techniczne:

Napięcie zasilania	230V, 50Hz
Bezpiecznik w obwodzie zasilania urządzenia	wkładka topikowa aparatowa, 125mA, 250 V
Klasa ochrony przeciwporażeniowej	I
Pobór mocy przez urządzenie z dołączonymi szalkami ważącymi	max. 24,3 VA
Temperatura pracy	0°C ÷ 40°C
Wilgotność względna otoczenia	10% ÷ 90% (bez kondensacji)
Parametry obciążenia zestyków przekaźnika alarmowego	24 V (AC/DC) maksymalnie 200 mA
Rozdzielczość rejestracji wagi	1g
Typ karty pamięci	SD (wymaga się stosowanie kart pamięci firmy KINGSTON)
Typ komunikacji z komputerem PC	RS-485, USB (starsze wersje RS-232)
Stopień szczelności obudowy	IP 55
Wymiary obudowy pulpitu WGJ-8 (dł. x szer. x wys. z uwzgl.przepustów))	340 x 236 x 129 mm
