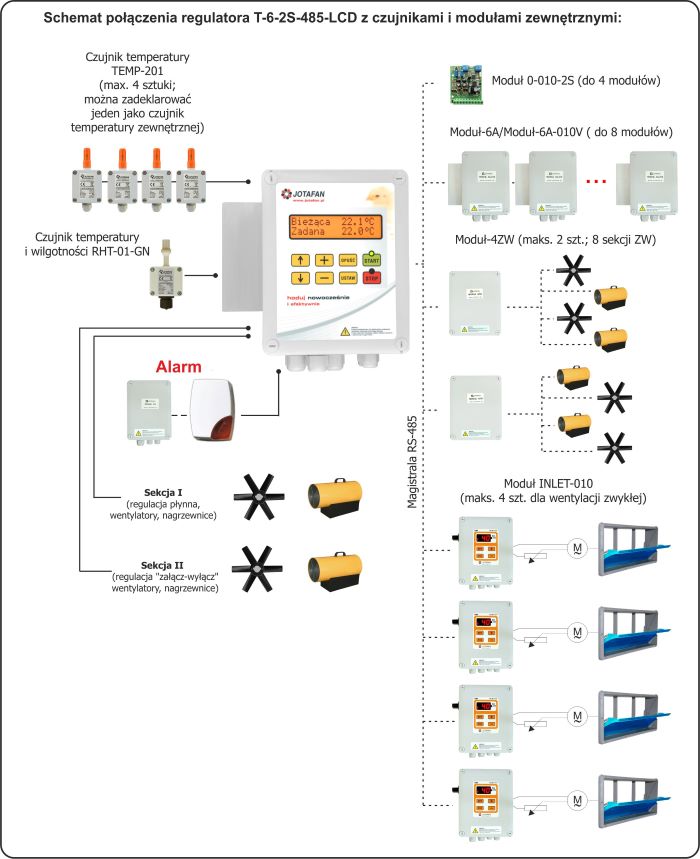

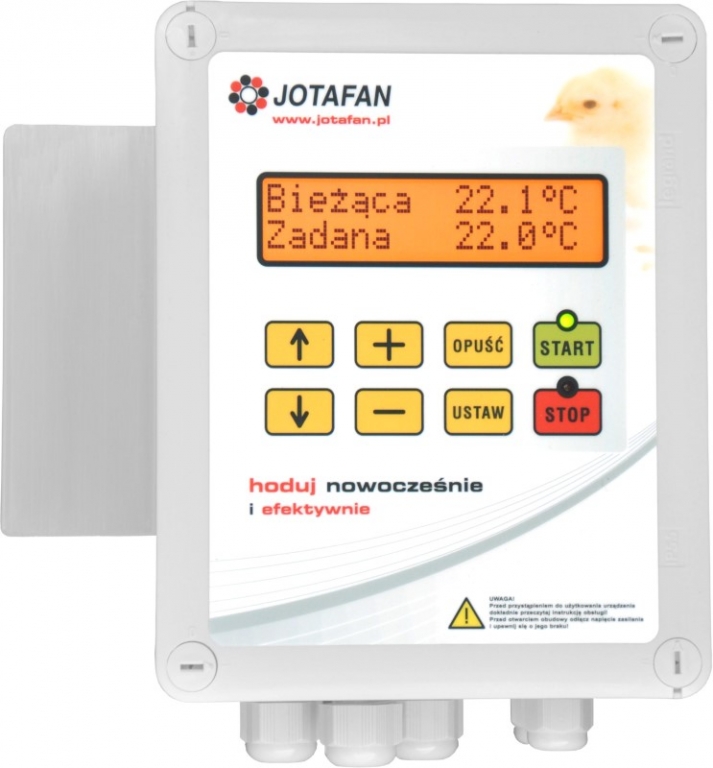

TERMISTAT-6-2S-485-LCD regulator mikroklimatu sterujący pracą wentylatorów oraz nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada dwa wyjścia sterujące: jedno elektroniczne, z płynną regulacją mocy (sekcja pierwsza), drugie – przekaźnikowe, beznapięciowe typu „załącz/wyłącz” (sekcja druga). W celu rozbudowy systemu oraz funkcjonalności regulator wyposażony jest w złącze komunikacji z moduła­mi rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485.

Umożliwia to dołączenie dodatkowo:

• do 8 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010),

• do 4 sterowników serwomotorów wlotów (INLET-010),

• rozszerzenie ilości sekcji załącz/wyłącz – maksymalnie do 8 niezależnie programowanych sekcji (Moduł 4ZW),

• czujnika temperatury i wilgotności RHT-01-GN,

• Modułu 010-2S do wytwarzania napięć analogowych 0..10V do płynnego sterowania urządzeń wykonawczych (falowniki, serwomotory wlotów, itp.).

Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.

Właściwości:

• pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,

• pomiar temperatury i wilgotności względnej powietrza za pośrednictwem czujnika RHT-01-GN, a także sterowanie wentylacją zależnie od wilgotności (funkcja osuszania),

• dwie wbudowane sekcje sterowania (każda może pracować jako wentylacyjna albo nagrzewnicowa):

- sekcja pierwsza, „płynna” – umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 6 A,

- sekcja druga, „załącz/wyłącz” - z wyjściem przekaźnikowym, beznapięciowym (zestyki NO i C przekaźnika, obciążalność do 3 A),

• moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej, sterowniki serwomotorów wlotów, itd.),

• przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,

• duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.

Funkcje:

• sterowanie wentylacją i ogrzewaniem,

• zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,

• określanie minimum i maksimum sterowania sekcji płynnej,

• „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,

• przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej temperatury w obiekcie),

• funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury, braku komunikacji z modułami zewnętrznymi,

• zróżnicowanie charakterystyki pracy wlotów względem sekcji płynnej w celu wywołania podciśnienia,

• możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
