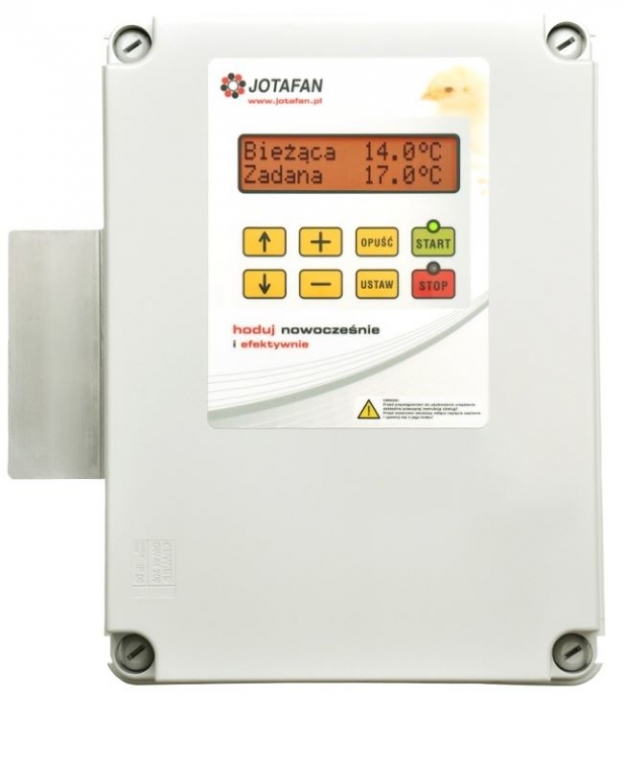

TERMISTAT-6-4S-485-LCD+ regulator mikroklimatu sterujący pracą wentylatorów oraz nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada cztery wbudowane sekcje sterowania, z których każda może pracować jako wentylacyjna albo nagrzewnicowa. Pierwsza sekcja umożliwia płynną regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o sumarycznym prądzie nie przekraczającym 6 A. Pozostałe trzy sekcje są typu „załącz/wyłącz” i służą do bezpośredniego zasilania cewek styczników (wyjścia napięciowe).

Opcjonalnie sekcję trzecią można skonfigurować do funkcji wentylacji tunelowej, a sekcję czwartą - do sterowania systemem schładzania przez zamgławianie z kontrolą wilgotności w pomieszczeniu.

W celu rozbudowy systemu oraz funkcjonalności regulator wyposażony jest w złącze komunikacji z moduła­mi rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485. Umożliwia to dołączenie dodatkowo:

• do 8 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010),

• do 4 sterowników serwomotorów wlotów (INLET-010),

• rozszerzenie ilości sekcji załącz/wyłącz – maksymalnie do 8 niezależnie programowanych sekcji (Moduł 4ZW),

• czujnika temperatury i wilgotności RHT-01-GN, czujnika dwutlenku węgla CO2-10K lub czujnika zintegrowanego RHT-CO2-10K,

• Modułu 010-2S do wytwarzania napięć analogowych 0..10V do płynnego sterowania urządzeń wykonawczych (falowniki, serwomotory wlotów, itp.).

Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.

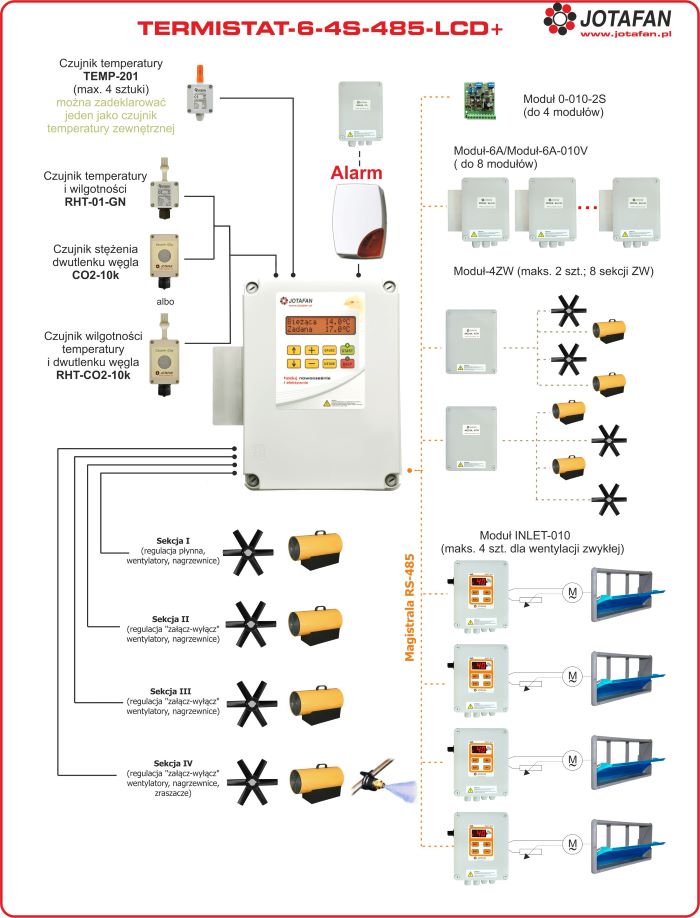

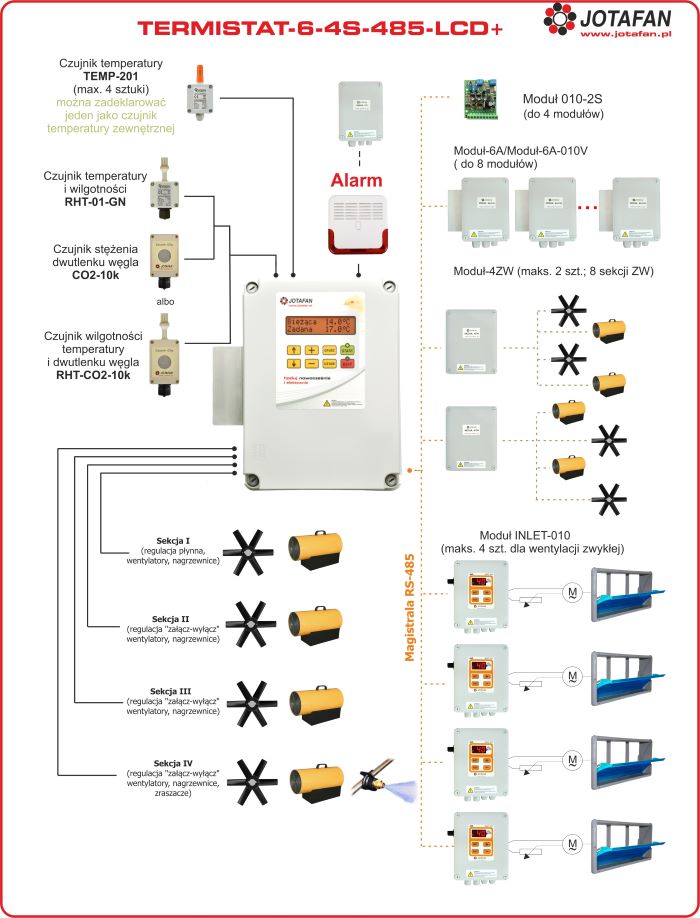

Schemat połączenia regulatora T-6-4S-485-LCD+ z czujnikami i modułami zewnętrznymi:



Właściwości:

• pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,

• pomiar temperatury i wilgotności względnej powietrza za pośrednictwem czujnika RHT-01-GN, a także sterowanie wentylacją zależnie od wilgotności (funkcja osuszania),

• pomiar stężenia dwutlenku węgla (CO₂) za pośrednictwem czujnika CO2-10K, automatyczne uruchamianie przewietrzania, gdy stężenie CO₂ za wysokie, alarm od przekroczenia stężenia CO₂,

• cztery  wbudowane sekcje sterowania (każda może pracować jako wentylacyjna albo nagrzewnicowa):

- sekcja pierwsza, „płynna” –umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 6A,

- sekcja druga, trzecia i czwarta, „załącz/wyłącz” - z wyjściem napięciowym do bezpośredniego zasilania cewek styczników,

• wentylacja tunelowa,

• moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej, sterowniki serwomotorów wlotów, itd.),

• przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,

• duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.

Funkcje:

• sterowanie wentylacją i ogrzewaniem, a także systemem zraszania,

• zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,

• określanie minimum i maksimum sterowania sekcji płynnej,

• „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,

• przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej, temperatury w obiekcie),

• funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury, braku komunikacji z modułami zewnętrznymi,

• zróżnicowanie charakterystyki pracy wlotów względem sekcji płynnej w celu wywołania podciśnienia,

• możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).

Dane techniczne:

Napięcie zasilania	230 V, 50 Hz
Klasa ochrony przeciwporażeniowej	I
Typ regulacji sekcji pierwszej	fazowa
Największy ciągły prąd obciążenia sekcji pierwszej	6 A
Minimalny prąd obciążenia sekcji pierwszej	150 mA (ok. 35 W)
Bezpiecznik w obwodzie zasilania sekcji pierwszej	Zewnętrzny wyłącznik nadprądowy typu „S” B-6 (charakterystyka typu B, In=6 A)
Typ regulacji sekcji drugiej, trzeciej oraz czwartej	dwupołożeniowa (załącz/wyłącz)
Rodzaje wyjść sterujących sekcji drugiej, trzeciej oraz czwartej	łącznik elektroniczny podający napięcie ~230 V, 50Hz
Prąd obciążenia łączników elektronicznych sekcji drugiej, trzeciej i czwartej	Imax: 0,5 A (230 V, 50 Hz), Imin: 150 mA (ok. 35 W)
Bezpiecznik w obwodzie zasilania sekcji drugiej, trzeciej oraz czwartej	wkładka topikowa aparatowa, ceramiczna 0,5 A, 250V (IŁ≥1500 A)
Przekaźnikowe wyjście alarmowe	Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω
Typ wejścia komunikacji szeregowej	RS-485
Zakres nastawy temperatury zadanej	–5 ÷ +50 °C, z rozdzielczością 0,1 °C
Zakres pomiaru temperatury	–40 ÷ +70 °C, z rozdzielczością 0,1 °C
Zakres temperatury pracy czujnika TEMP-201	–25 ÷ +70 °C
Rozdzielczość nastawy wilgotności względnej	1 %
Rozdzielczość nastawy stężenia CO2	50 ppm
Temperatura otoczenia regulatora podczas pracy	0 ÷ 40 °C
Wilgotność względna otoczenia	10 ÷ 90 % (bez kondensacji pary)
Stopień szczelności obudowy	IP55
Wymiary obudowy (wys. x szer. x grub., z uwzględnieniem radiatora)	315 x 285 x 130 mm
Masa urządzenia (bez czujnika temperatury)	2,4 kg
Typ współpracującego czujnika temperatury	TEMP-201
