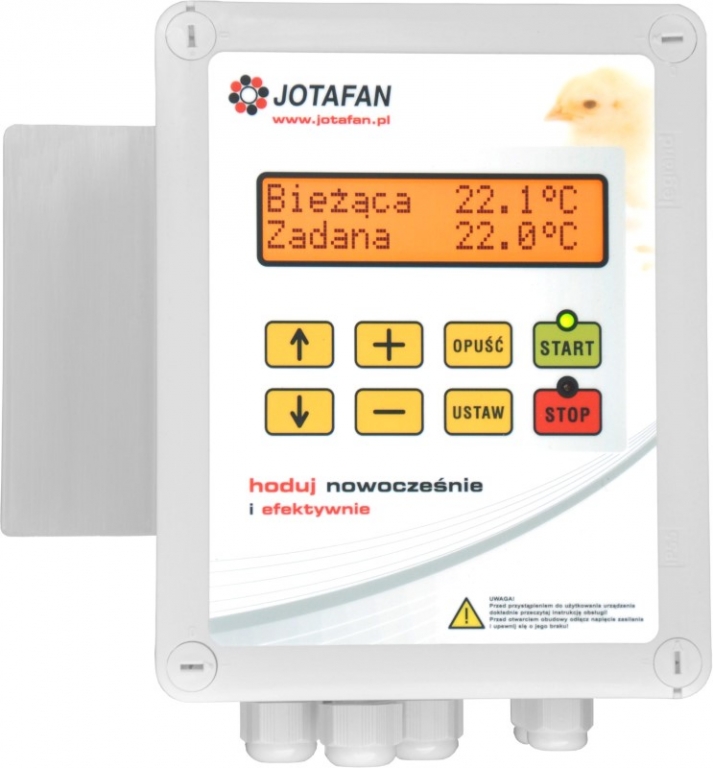

TERMISTAT-6-AL-010-LCD  regulator mikroklimatu sterujący pracą wentylatorów albo nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada jedno elektroniczne wyjście sterujące, z płynną regulacją mocy (sekcja pierwsza). Regulator posiada również dwa wyjścia sygnału 0..10 V: pierwsze z nich służy do sterowania zewnętrznych urządzeń pracujących jako sekcja pierwsza, drugie – służy do sterowania pracą okien uchylnych (wlotów powietrza).

Pomiar temperatury odbywa się za pomocą cyfrowych czujników temperatury.

Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.

Właściwości:

• pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,

• wbudowane jedno „płynne” wyście sterujące, które umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 6 A,

• przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,

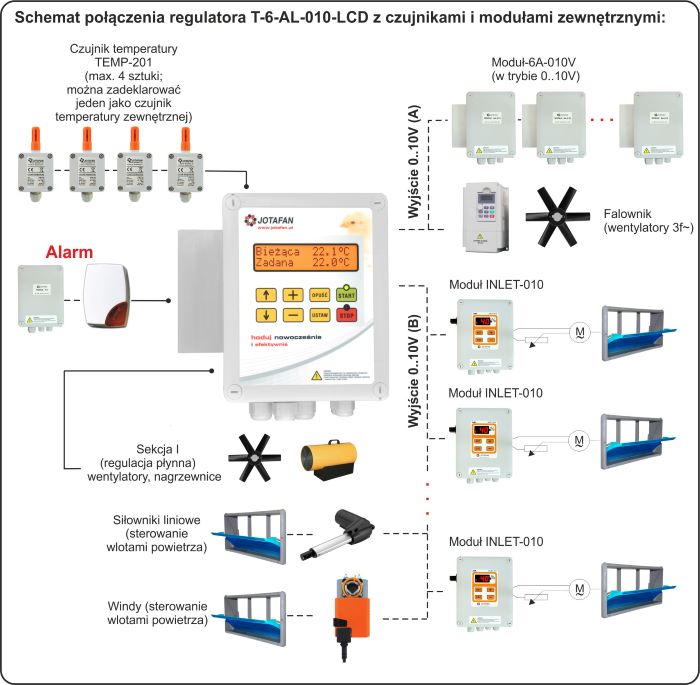

• dwa wyjścia sygnału 0..10 V służące do dołączenia urządzeń zewnętrznych (moduły rozszerzeń, falowniki) z możliwością nastawy pracy inwersyjnej (0 % = 10 V, 100 % = 0 V). Pierwsze z nich służy do sterowania zewnętrznych urządzeń pracujących jako sekcja pierwsza (np. moduły rozszerzenia mocy sekcji płynnej, falowniki), drugie – służy do sterowania pracą okien uchylnych (wlotów powietrza).

• duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.

Funkcje:

• wybór trybu pracy wyjścia (wentylacja/nagrzewanie),

• zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,

• określanie minimum i maksimum sterowania sekcji płynnej,

• „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,

• przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej, temperatury w obiekcie),

• funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury,

• zróżnicowanie charakterystyki pracy wlotów względem sekcji płynnej w celu wywołania podciśnienia,

• możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
