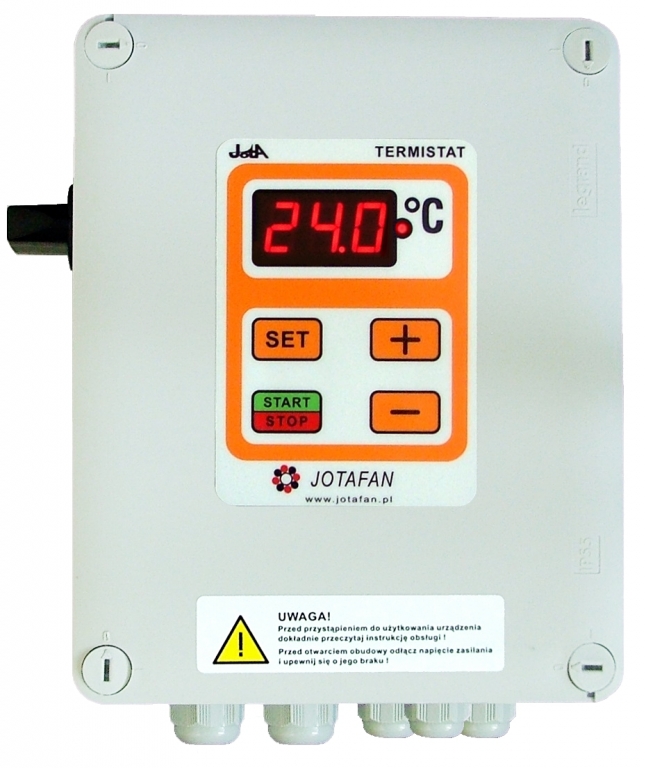

Regulator TERMISTAT-INL jest urządzeniem elektronicznym do regulacji temperatury w pomieszczeniu poprzez sterowanie serwomotorem otwierającym albo zamykającym wloty powietrza (klapy kominowe, unoszone kalenice). Poziom otwarcia wlotów jest proporcjonalny do różnicy temperatury bieżącej i zadanej. Dodatkowo regulator posiada funkcję przewietrzania polegającą na okresowym otwarciu wlotów w celu wymiany powietrza.

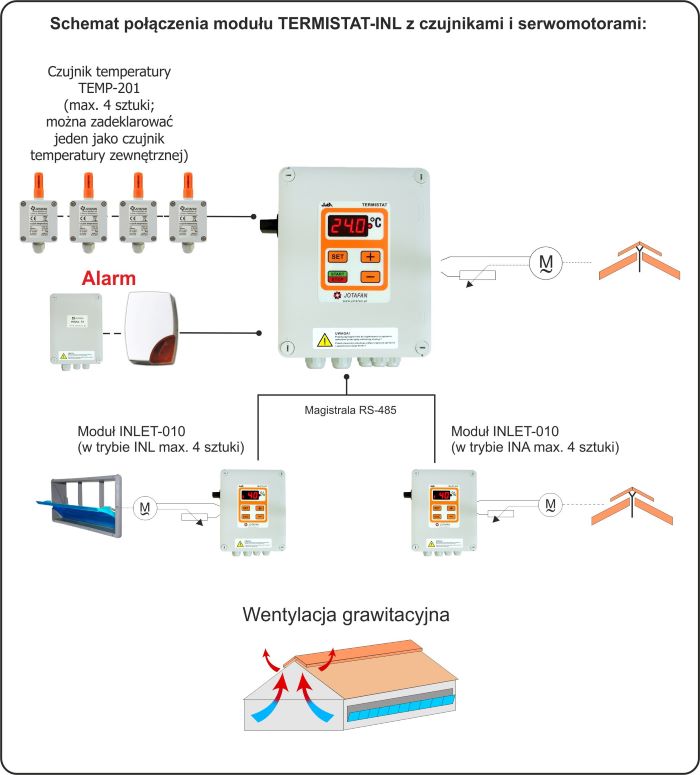

Regulator umożliwia sterowanie większą ilością serwomotorów klap kominowych poprzez dołączenie modułów INLET-010 (max. 4, w trybie INA). Do sterowania kurtyn bocznych należy zastosować dodatkowe moduły INLET-010 (max. 4 , w trybie pracy INL) w celu uzyskania podciśnienia zwiększającego sprawność wentylacji.

Temperatura wewnątrz pomieszczenia jest mierzona za pośrednictwem cyfrowych czujników TEMP-201, można dołączyć do 4 czujników (na wspólnym przewodzie), do regulacji przyjmowana jest wartość średnia temperatury z czujników. Ostatni z nich może służyć do pomiaru temperatury zewnętrznej w celu korekty górnego progu alarmowego (AL.H).

W urzą­dze­niu zastosowano ręczny przełącznik serwomotoru umieszczony na zewnątrz, z boku obudowy, umożliwiający ręczne sterowanie pracą serwomotoru (przełącznik umożliwia pracę ręczną, automatyczną lub wyłączenie zasilania serwomotoru).

Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.

Właściwości:

• pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201 jeden czujnik w komplecie,

• Aktualny poziom otwarcia okien, wyrażony w procentach (0 % – zamknięcie, 100 % – całkowite otwarcie), może być wyznaczany na dwa różne sposoby:

- położenie odczytywane jest za pomocą potencjometru serwomotoru,

- położenie ustalane jest na podstawie czasu przejazdu od wyłącznika krańcowego położenia zamknięcia okien (0 %) do wyłącznika krańcowego położenia pełnego otwarcia okien (100 %) oraz w przeciwną stronę, gdyż czas ruchu od 0 % do 100 % (otwierania okien) może być różny od czasu ruchu od 100 % do 0 % (zamykania okien),

• przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,

• sterowanie wlotami (za pośrednictwem zewnętrznych modułów INLET-010).

Funkcje:

• zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,

• zapamiętanie pozycji potencjometru serwomotoru dla zamknięcia okien oraz dla całkowitego otwarcia okien (kalibracja sterowania),

• możliwość ustawienia histerezy (w procentach sterowania),

• przewietrzanie z możliwością ustawienia poziomu przewietrzania oraz pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej, temperatury w obiekcie),

• automatyczne przeprowadzanie procedury pomiaru czasu ruchu przy współpracy wyłącznikami krańcowymi położenia okien, procedura uruchamiana jest ręcznie przez Użytkownika.

• funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury,

• możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
