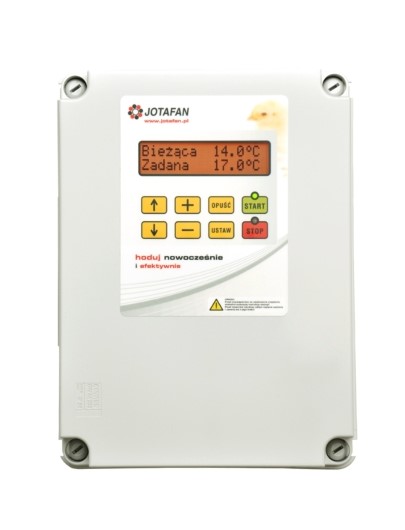

BITERMO-4S-485-LCD
BITERMO-4S-485-LCD regulator mikroklimatu sterujący pracą wentylatorów oraz nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada cztery wbudowane sekcje sterowania, z których każda może pracować jako wentylacyjna albo nagrzewnicowa. Sekcje te są typu „załącz/wyłącz” i służą do bezpośredniego zasilania cewek styczników (wyjścia napięciowe).

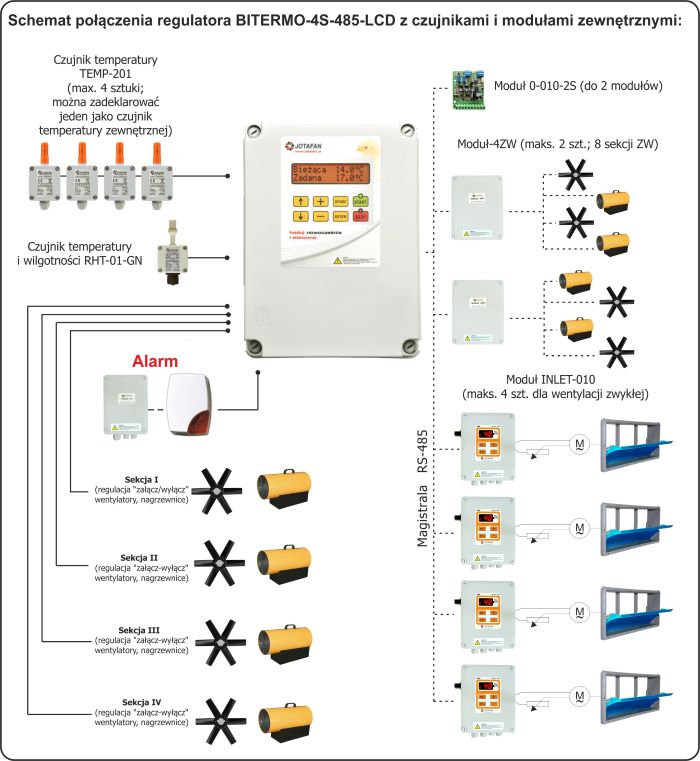

W celu rozbudowy systemu oraz funkcjonalności regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485. Umożliwia to dołączenie dodatkowo:
- rozszerzenie ilości sekcji załącz/wyłącz – maksymalnie do 8 niezależnie programowanych sekcji (Moduł 4ZW),
- do 4 sterowników serwomotorów wlotów (INLET-010),
- czujnika temperatury i wilgotności RHT-01-GN,
- Modułu 010-2S do wytwarzania napięć analogowych 0..10 V do płynnego sterowania serwomotorów wlotów.
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Właściwości:
- pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,
- pomiar temperatury i wilgotności względnej powietrza za pośrednictwem czujnika RHT-01-GN,
- cztery wbudowane sekcje „załącz/wyłącz” do sterowania z wyjściem napięciowym do bezpośredniego zasilania cewek styczników (każda może pracować jako wentylacyjna albo nagrzewnicowa),
- moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji „załącz/wyłącz”, sterowniki serwomotorów wlotów, itd.),
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,
- duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.
Funkcje:
- sterowanie wentylacją i ogrzewaniem,
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,
- przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej temperatury w obiekcie),
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury, braku komunikacji z modułami zewnętrznymi,
- możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Rodzaje wyjść sterujących sekcji „załącz/wyłącz” | łącznik elektroniczny podający napięcie ~230 V, 50 Hz |
Typ regulacji w/w sekcji | dwupołożeniowa (załącz/wyłącz) |
Prąd obciążenie łączników elektronicznych sekcji | Imax: 0,5A (230 V, 50 Hz), Imin: 150 mA (ok. 35 W) |
Bezpieczniki w obwodzie zasilania sekcji | wkładka topikowa aparatowa, ceramiczna 0,5 A, 250 V (IŁ≥1500 A) |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Typ wejścia komunikacji szeregowej | RS-485 |
Zakres nastawy temperatury zadanej | –5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Zakres pomiaru temperatury | –40 ÷ +70 °C, z rozdzielczością 0,1 °C |
Zakres temperatury pracy czujnika TEMP-201 | –25 ÷ +70 °C |
Rozdzielczość nastawy wilgotności względnej | 1 % |
Temperatura otoczenia regulatora podczas pracy | 5 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub.) | 315 x 235 x 130 mm |
Masa urządzenia (bez czujnika temperatury) | 2,1 kg |
Typ współpracującego czujnika temperatury | TEMP-201 |
