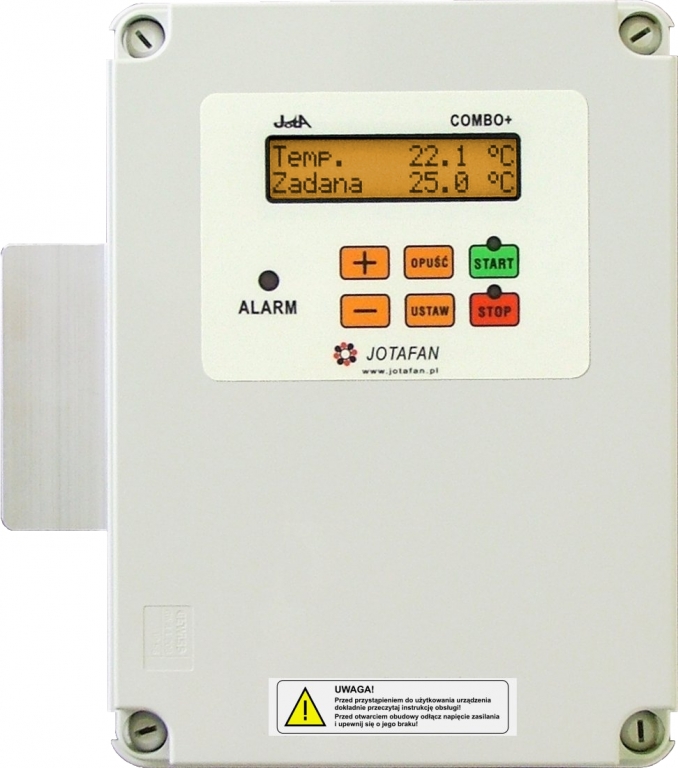

COMBO +
COMBO+ regulator mikroklimatu sterujący pracą wentylatorów oraz nagrzewnic w zależności od temperatury. Posiada cztery wbudowane sekcje sterowania, z których każda może pracować jako wentylacyjna, opcjonalnie czwarta sekcja jako nagrzewnicowa. Pierwsza sekcja umożliwia płynną regulację obrotów wentylatorów jednofazowych o sumarycznym prądzie nie przekraczającym 6 A. Pozostałe trzy sekcje są typu „załącz/wyłącz” i służą do bezpośredniego zasilania cewek styczników (wyjścia napięciowe).
W celu rozbudowy systemu oraz funkcjonalności regulator wyposażony jest w złącze komunikacji z modułami rozszerzeń systemu JOTAFAN za pomocą interfejsu RS-485. Umożliwia to dołączenie dodatkowo:
- do 4 modułów rozszerzenia sekcji płynnej (MODUŁ 6A, MODUŁ 6A-010),
- do 4 sterowników serwomotorów wlotów (INLET-010),
- do 4 modułów rozszerzenia sekcji załącz/wyłącz – maksymalnie do 16 niezależnie programowanych sekcji w trybie wentylacji (Moduł 4ZW),
- jeden MODUŁ 6A do sterowania pracą mieszaczy,
- jeden MODUŁ Z-W sterujący zraszaczem,
- czujnika temperatury i wilgotności RHT-01-GN (tylko pomiar),
- Modułu 010-2S do wytwarzania napięć analogowych 0..10 V do płynnego sterowania urządzeń wykonawczych (falowniki, serwomotory wlotów, itp.),
- dwa MODUŁY Z-W pracujące jako „timer 1” i „timer 2”, sterujące czasowo dowolnymi urządzeniami (światło, pasza, itp.).
Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.
Właściwości:
- pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 3 czujników TEMP-201, w tym jeden temperatury zewnętrznej (trzy czujniki w komplecie),
- pomiar temperatury i wilgotności względnej powietrza za pośrednictwem czujnika RHT-01-GN (tylko pomiar),
- cztery wbudowane sekcje sterowania wentylacją (opcjonalnie czwarta sekcja jako nagrzewnicowa):
- sekcja pierwsza, „płynna” –umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych o natężeniu prądu nie przekraczającym 6 A,
- sekcja druga, trzecia i czwarta, „załącz/wyłącz” - z wyjściem napięciowym do bezpośredniego zasilania cewek styczników,
- moduł RS-485 do komunikacji z innymi urządzeniami JOTAFAN (moduły rozszerzenia sekcji płynnej, sterowniki serwomotorów wlotów, itd.),
- przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,
- duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.
Funkcje:
- sterowanie wentylacją i ogrzewaniem,
- stabilizacja temperatury zadawanej ręcznie lub w programie automatycznym (codzienne obniżanie temperatury zadanej i podnoszenie minimalnego poziomu wentylacji),
- zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,
- określanie minimum i maksimum sterowania sekcji płynnej,
- „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,
- funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury, braku komunikacji z modułami zewnętrznymi,
- zróżnicowanie charakterystyki pracy wlotów względem sekcji płynnej w celu wywołania podciśnienia,
- możliwość podłączenia czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka),
- bezpośrednio dostępna pamięć zdarzeń krytycznych (m.in. wartości ekstremalne temperatur, zanik i powrót napięcia zasilania),
- rejestracja historii pracy (wbudowany zegar czasu rzeczywistego rejestrujący czas wystąpienia zdarzeń) dostępna za pomocą dodatkowego oprogramowania komputerowego.
Napięcie zasilania | 230 V, 50 Hz |
Klasa ochrony przeciwporażeniowej | I |
Typ regulacji sekcji pierwszej | fazowa |
Największy ciągły prąd obciążenia sekcji pierwszej | 6 A |
Minimalny prąd obciążenia sekcji pierwszej | 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania sekcji pierwszej | zewnętrzny wyłącznik nadprądowy typu „S” B-6 (charakterystyka typu B, In=6A) |
Typ regulacji sekcji drugiej, trzeciej oraz czwartej | dwupołożeniowa (załącz/wyłącz) |
Rodzaje wyjść sterujących sekcji drugiej, trzeciej oraz czwartej | łącznik elektroniczny podający napięcie ~230 V, 50Hz |
Prąd obciążenia łączników elektronicznych sekcji drugiej, trzeciej i czwartej | Imax: 0,5A (230 V, 50 Hz), Imin: 150 mA (ok. 35 W) |
Bezpiecznik w obwodzie zasilania sekcji drugiej, trzeciej oraz czwartej | wkładka topikowa aparatowa, ceramiczna 0,5 A, 250 V (IŁ≥1500 A) |
Przekaźnikowe wyjście alarmowe | Umax: 24 V DC, Imax: 200 mA, Rwew: 8,2 Ω |
Typ wejścia komunikacji szeregowej | RS-485 |
Zakres nastaw i pomiaru temperatury | –5 ÷ +50 °C, z rozdzielczością 0,1 °C |
Temperatura otoczenia regulatora podczas pracy | 0 ÷ 40 °C |
Wilgotność względna otoczenia | 10 ÷ 90 % (bez kondensacji pary) |
Stopień szczelności obudowy | IP55 |
Wymiary obudowy (wys. x szer. x grub., z uwzględnieniem radiatora) | 315 x 285 x 130 mm |
Masa urządzenia (bez czujnika temperatury) | 2,4 kg |
Typ współpracującego czujnika temperatury | TEMP-201 |
