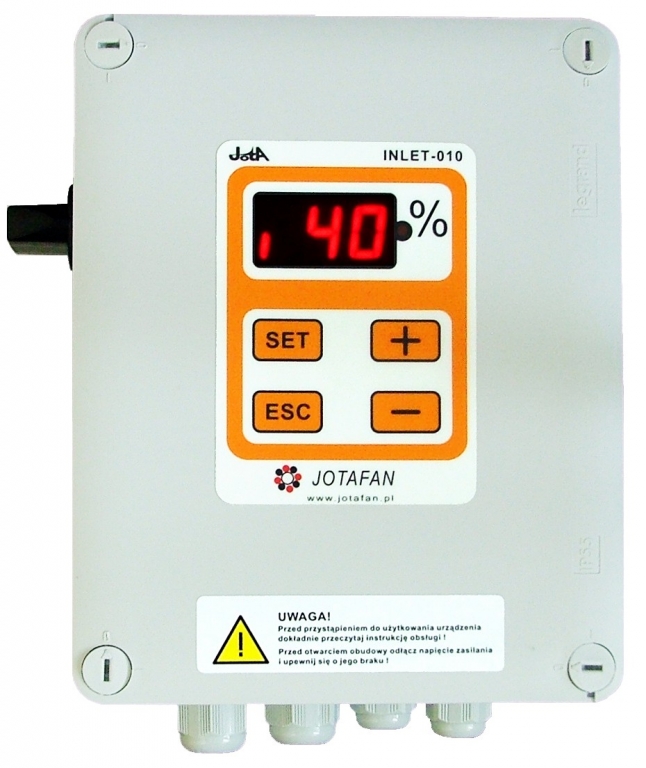

Moduł INLET-010
Pobierz skróconą instrukcję obsługi

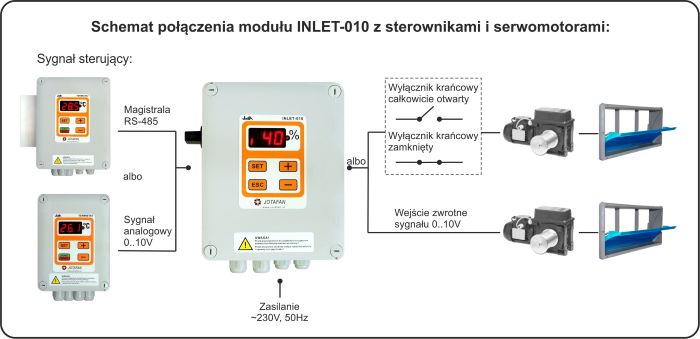

Moduł INLET–010 jest regulatorem elektronicznym przeznaczonym do sterowania pracą serwomotoru (do otwierania i zamykania okien uchylnych) zasilanego napięciem przemiennym 230 V. Poziom otwarcia okien może być zadawany napięciem analogowym 0..10 V albo poprzez interfejs RS-485 do współpracy m.in. z regulatorami systemu JOTAFAN.
W urządzeniu zastosowano ręczny przełącznik umieszczony na zewnątrz, z boku obudowy, do wyboru trybu pracy serwomotoru: praca automatyczna, ręczne otwieranie, ręczne zamykanie, wyłączenie zasilania serwomotoru.
Właściwości:
- Poziom otwarcia okien może być zadawany na dwa sposoby:
- napięciem analogowym z z akresu od 0V do 10V; uchylenie okien jest proporcjonalne do wielkości napięcia na zaciskach wejściowych,
- poprzez interfejs RS485 (do współpracy m.in. z regulatorami systemu JOTAFAN),
- Aktualny poziom otwarcia okien, wyrażony w procentach (0% – zamknięcie, 100% – całkowite otwarcie), może być wyznaczany na dwa różne sposoby:
- położenie odczytywane jest za pomocą potencjometru serwomotoru,
- położenie ustalane jest na podstawie czasu przejazdu od wyłącznika krańcowego położenia zamknięcia okien (0%) do wyłącznika krańcowego położenia pełnego otwarcia okien (100%) oraz w przeciwną stronę, gdyż czas ruchu od 0% do 100% (otwierania okien) może być różny od czasu ruchu od 100% do 0% (zamykania okien).
- wejście awaryjnego otwierania wlotów - rozwarcie wejścia powoduje otwarcie wlotów na zadaną wartość (wyłącznie przy współpracy z potencjometrem serwomotoru),
- ustawianie pracy cyfrowego filtra napięcia na wejściu 0..10 V (zaciski IN0, IN10), za pomocą zworki Cf,
- wybór trybu pracy wejścia 0..10 V (normalny, inwersyjny),
- możliwość sterowanie pracą silnika trójfazowego (poprzez dwa zewnętrzne styczniki, pracujące
w tzw. układzie nawrotnym).
Funkcje:
- ustawianie wartości napięcia zadanego, dla którego regulator ustawi całkowite otwarcie lub zamknięcie okien,
- zapamiętanie pozycji potencjometru serwomotoru dla zamknięcia okien oraz dla całkowitego otwarcia okien (kalibracja sterowania),
- funkcja awaryjnego otwierania wlotów po ok. 3 min przy zaniku transmisji RS-485,
- możliwość ustawienia histerezy (w procentach sterowania),
- automatyczne przeprowadzanie procedury pomiaru czasu ruchu przy współpracy wyłącznikami krańcowymi położenia okien, procedura uruchamiana jest ręcznie przez Użytkownika.
Napięcie zasilania | ~230V, 50Hz |
Klasa ochrony przeciwporażeniowej | I |
Typ regulacji | dwupołożeniowa (załącz/wyłącz) |
Rodzaj wyjścia sterującego | napięciowe, zestyki przekaźnika oraz łącznik elektroniczny |
Maksymalny prąd obciążenia wyjścia | 1,5A (przy ~230V, 50Hz) |
Bezpiecznik | wkładka topikowa aparatowa, ceramiczna 1,6A, 250 V (IŁ≥1500A) |
Typ wejścia komunikacji szeregowej | RS-485 |
Zakres wejściowego napięcia sterującego | 0÷10V |
Temperatura otoczenia modułu podczas pracy | 0÷40 °C |
Wilgotność względna otoczenia | 0% ÷ 90% (bez kondensacji pary) |
Stopień szczelności obudowy | IP 55 |
Wymiary obudowy (wys. x szer. x grub., z uwzględnieniem przepustów i przełącznika) | 220 x 183 x 93 mm |
Masa urządzenia | 0,81 kg |
