TERMISTAT-6-2S-LCD regulator mikroklimatu sterujący pracą wentylatorów oraz nagrzewnic w zależności od temperatury, a także czasu (funkcja przewietrzania). Posiada dwa wyjścia sterujące: jedno elektroniczne, z płynną regulacją mocy (sekcja pierwsza), drugie – przekaźnikowe, beznapięciowe typu „załącz/wyłącz” (sekcja druga). W urządzeniu zastosowano duży czytelny wyświetlacz ułatwiający odczyt i pozwalający wyświetlać komunikaty słowne. Wygodna i funkcjonalna klawiatura zapewnia komfort wprowadzania nastaw oraz przeglądania parametrów.

Regulator posiada przekaźnikowe wyjście alarmowe i sygnalizuje alarmy m.in. w przypadku przekroczenia nastawionych progów temperatury (temperatura za niska, za wysoka), zaniku zasilania, uszkodzenia toru pomiaru temperatury i innych.

Właściwości:

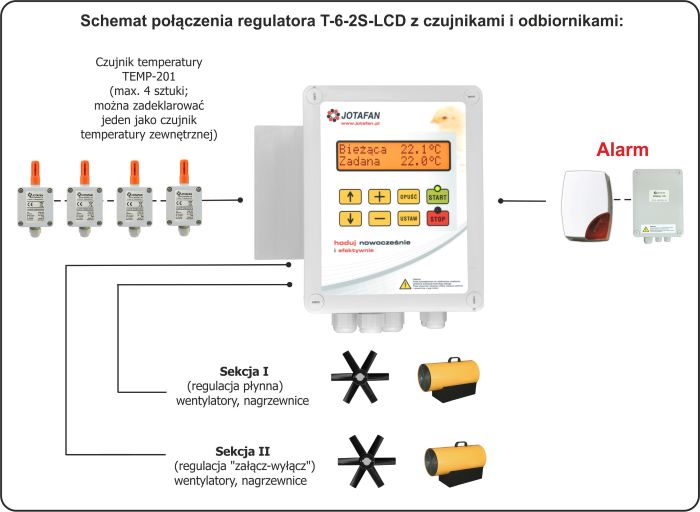

• pomiar temperatury czujnikami cyfrowymi, możliwość dołączenia do 4 czujników TEMP-201, jeden czujnik w komplecie,

• dwie wbudowane sekcje sterowania (każda może pracować jako wentylacyjna albo nagrzewnicowa):

- sekcja pierwsza, „płynna” – umożliwia wielostopniową (100 punktów) regulację obrotów wentylatorów jednofazowych albo elektrycznych promienników podczerwieni o natężeniu prądu nie przekraczającym 6 A,

- sekcja druga, „załącz/wyłącz” - z wyjściem przekaźnikowym, beznapięciowym (zestyki NO i C przekaźnika, obciążalność do 3 A),

• przekaźnikowe wyjście alarmowe (zestyki NO, NC i COM), 24 V, 200 mA,

• duży, czytelny wyświetlacz LCD z komunikatami słownymi w języku polskim.

Funkcje:

• sterowanie wentylacją i ogrzewaniem,

• zmiana punktu pracy sekcji oraz alarmów termicznych jednym parametrem: temperaturą zadaną,

• określanie minimum i maksimum sterowania sekcji płynnej,

• „przedział zabroniony” - eliminacja części zakresu sterowania sekcji płynnej, energochłonnego i niekorzystnego dla wentylatorów,

• przewietrzanie: nastawy cykli i poziomów przewietrzania, pasmo przewietrzania (skracanie czasu przewietrzania, wraz z obniżaniem poniżej zadanej temperatury w obiekcie),

• funkcja alarmu, m.in. od przekroczenia progów temperatury (temperatura za niska, za wysoka), zatrzymania procesu regulacji, zaniku zasilania, uszkodzenia toru pomiaru temperatury,
• możliwość zadeklarowania czujnika temperatury zewnętrznej (m.in. w celu korekty progu alarmowego, temperatura za wysoka).
